TAS6424E-Q1

正在供货

产品详情

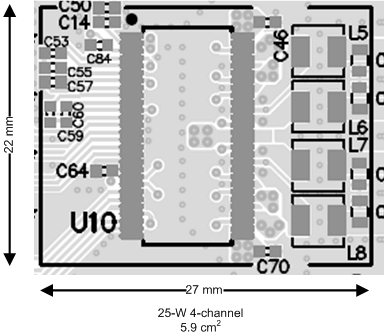

TAS6424E-Q1 器件是一款采用 2.1MHz PWM 开关频率的四通道数字输入 D 类音频放大器，以非常小的 PCB 尺寸实现成本优化的解决方案，可针对启停事件在低至 4.5V 的电压下全面运行，并可在高达 40kHz 的音频带宽下提供出色的音质。

输出开关频率既可以设置为高于调幅 (AM) 频带，以消除 AM 频带干扰并降低输出滤波需求及成本；也可以设置为低于 AM 频带，以优化器件效率。

该器件具有内置负载诊断功能，用于检测和诊断误接的输出，以及检测交流耦合的高频扬声器，以帮助缩短制造过程中的测试时间。

器件增加了 EMI 管理特性（包括展频、输出相位偏移和优化的压摆率），以帮助应对系统级 EMI 挑战。

TAS6424E-Q1 D 类音频放大器专为汽车音响主机和外部放大器模块而设计。有关引脚兼容的单通道、双通道及四通道器件，请参阅器件选项表。

符合面向汽车应用的 AEC-Q100 标准
- 温度等级 1：–40°C 至 +125°C T_A
高级负载诊断
- 直流诊断功能，无需输入时钟即可执行
- 交流诊断功能，可通过阻抗和相位响应实现高频扬声器检测
可轻松满足 CISPR25-L5 EMC 规范
音频输入
- 4 通道 I²S 或 4/8 通道 TDM 输入
- 输入采样率：44.1kHz、48kHz、96kHz
- 输入格式：16 位至 32 位 I²S 和 TDM
- 支持高分辨率音频系统
音频输出
- 四通道桥接式负载 (BTL)
- 双通道并行 BTL (PBTL)
- 最高可达 2.1MHz 的输出开关频率
- 在 2Ω 负载、14.4V BTL 条件下，输出功率为 45W，THD 为 10%
- 在 4Ω 负载、25V BTL 条件下，输出功率为 75W，THD 为 10%
- 在 2Ω 负载、25V PBTL 条件下，输出功率为 150W，THD 为 10%
在 4Ω 负载、14.4V BTL 条件下的音频性能
- 输出功率为 1W 时，THD+N < 0.009%
- 30µV_RMS 输出噪声
- -97dB 串扰
负载诊断功能
- 开路负载、短路负载、电池短路、接地短路
- 线路输出检测高达 6kΩ
保护
- 输出电流限制和短路保护
- 40V 负载突降
- 可承受接地开路和电源开路
- 直流失调电压
- 过热、欠压和过压
常规运行
- 4.5V 至 26.4V 的电源电压
- I²C 控制，具有 4 个地址选项
- 锁存或非锁存削波检测
- 增强的 EMI 管理

Audio input type	Digital Input
Architecture	Class-D
Speaker channels (max)	4
Rating	Automotive
Power stage supply (max) (V)	26.4
Power stage supply (min) (V)	4.5
Load (min) (Ω)	1
Output power (W)	75
THD + N at 1 kHz (%)	0.02
Iq (typ) (mA)	165
Control interface	I2C
Closed/open loop	Closed
Analog supply (min) (V)	4.5
Analog supply voltage (max) (V)	26.4
Sampling rate (max) (kHz)	96
PSRR (dB)	75
Operating temperature range (°C)	-40 to 125

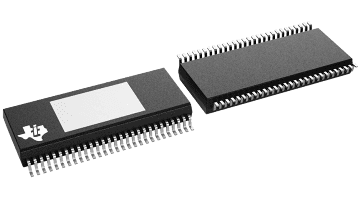

HSSOP (DKQ)

190.647 mm² 18.42 x 10.35
