TPA6304-Q1

正在供货

产品详情

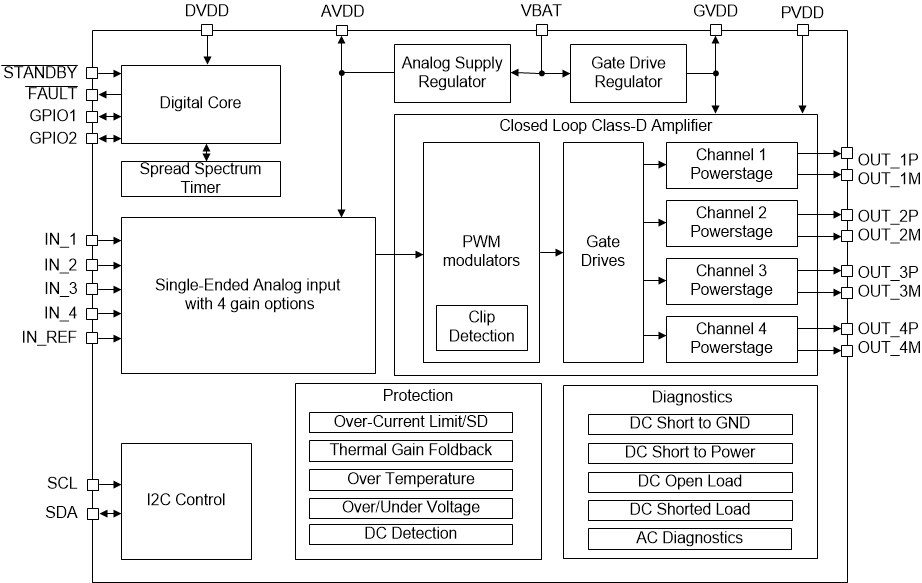

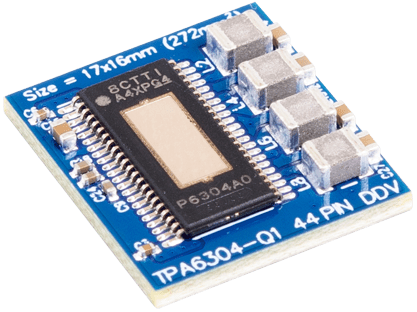

TPA6304-Q1 器件是一款采用 2.1MHz PWM 开关频率的四通道模拟输入 D 类 Burr-Brown™ 音频放大器，可实现经成本优化的解决方案，PCB 尺寸非常小，仅为 2.7cm²，具有高阻抗单端输入，启动/停止过程中可在低至 4.5V 的电压下全面运行。

TPA6304-Q1 D 类音频放大器的设计十分出色，可适用于入门级汽车音响主机，以作为系统设计的一部分提供模拟音频输入信号。与传统的线性放大器解决方案相比，D 类拓扑技术显著提高了器件效率。

输出开关频率既可以设置为高于 AM 频带，以便消除 AM 频带干扰并降低输出滤波器尺寸及成本；也可以设置为低于 AM 频带，以便进一步优化效率。

该器件采用带外露散热焊盘的 44 引脚 HTSSOP 封装。

高效率 D 类
- 效率显著高于 AB 类
- 改善了散热解决方案，与 AB 类相比，热耗散降低 75%
启动/停止操作低至 4.5V
符合面向汽车应用的 AEC-Q100 标准：
- 温度等级 1：–40°C 至 125°C T_A
- HBM ESD 分类等级 2
- CDM ESD 分类等级 C2B
在 4Ω 负载、14.4V 电源电压的条件下，输出功率为 27W，THD 为 10%
- 驱动 4Ω 和 2Ω 负载
负载诊断功能
- 开路和短路输出负载
- 输出至电池短路或接地短路
- 连接高频扬声器
采用高级栅极驱动设计以满足 CISPR25-L5 EMC 规范
- D 类音频放大器，2.1MHz 开关频率，无 AM 干扰
- 扩频模式、相位偏移、压摆率控制
保护功能
- 40V 负载突降保护
- 输出短路保护
- 直流失调电压和过热保护
- 意外接地开路和电源开路保护
音频输入
- 四通道单端模拟输入
- 10dB、16dB、22dB 或 28dB 增益选项
支持通道并联驱动 (PBTL)
在 4Ω 负载和 14.4V、1kHz 条件下的音频性能
- THD+N < 0.006%
- 42µV_RMS 输出噪声
- 80dB PSRR
- 效率 > 80%
特性
- 可编程削波探测
- 负载电流限制器
- 热增益和热折返
- 快速、自动启动诊断功能
- 在负载电流 < 10mA 的条件下进行交流负载阻抗测量

Audio input type	Analog Input
Architecture	Class-D
Speaker channels (max)	4
Rating	Automotive
Power stage supply (max) (V)	18
Power stage supply (min) (V)	4.5
Load (min) (Ω)	2
Output power (W)	45
THD + N at 1 kHz (%)	0.09
Iq (typ) (mA)	175
Control interface	I2C
Closed/open loop	Closed
Analog supply (min) (V)	4.5
Analog supply voltage (max) (V)	18
Sampling rate (max) (kHz)	96
PSRR (dB)	75
Operating temperature range (°C)	-40 to 125

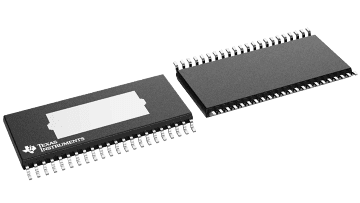

HTSSOP (DDV)

113.4 mm² 14 x 8.1
