TAS6422E-Q1

正在供货

产品详情

TAS6422E-Q1 器件是一款采用 2.1MHz PWM 开关频率的双通道数字输入 D 类音频放大器，以非常小的 PCB 尺寸实现成本优化的解决方案，可针对启停事件在低至 4.5V 的电压下全面运行，并可在高达 40kHz 的音频带宽下提供出色的音质。

器件增加了 EMI 管理特性（包括展频）以帮助应对系统级 EMI 挑战。

输出开关频率既可以设置为高于调幅 (AM) 频带，以消除 AM 频带干扰并降低输出滤波需求及成本；也可以设置为低于 AM 频带，以优化器件效率。

该器件内置负载诊断功能，用于检测和诊断误接的输出，以及检测交流耦合型高频扬声器，从而帮助缩短制造过程中的测试时间。

符合面向汽车应用的 AEC-Q100 标准
- 温度等级 1：–40°C 至 +125°C T_A
高级负载诊断
- 直流诊断功能，无需输入时钟即可执行
- 交流诊断功能，可通过阻抗和相位响应实现高频扬声器检测
可轻松满足 CISPR25-L5 EMC 规范
音频输入
- 输入采样率：44.1kHz、48kHz、96kHz
- 输入格式：16 位至 32 位 I²S 和 TDM
音频输出
- 最高可达 2.1MHz 的输出开关频率
在 4Ω 负载、14.4V BTL 条件下的音频性能
- 输出功率为 1W 时，THD+N < 0.02%
- 42µV_RMS 输出噪声
- –90dB 串扰
负载诊断功能
- 开路和短路输出负载
- 输出至电池短路或接地短路
- 线路输出检测能力高达 6kΩ
- 独立于主机运行
保护
- 输出电流限制和短路保护
- 40V 负载突降
- 可承受接地开路和电源开路
- 直流失调电压
- 温度过高
- 欠压和过压
常规运行
- 4.5V 至 26.4V 电源电压
- I²C 控制，具有 4 个地址选项
- 锁存或非锁存削波检测

Audio input type	Digital Input
Architecture	Class-D
Speaker channels (max)	Stereo
Rating	Automotive
Power stage supply (max) (V)	26.4
Power stage supply (min) (V)	4.5
Load (min) (Ω)	2
Output power (W)	75
THD + N at 1 kHz (%)	0.02
Iq (typ) (mA)	84
Control interface	I2C
Closed/open loop	Closed
Analog supply (min) (V)	4.5
Analog supply voltage (max) (V)	26.4
Sampling rate (max) (kHz)	96
PSRR (dB)	75
Operating temperature range (°C)	-40 to 125

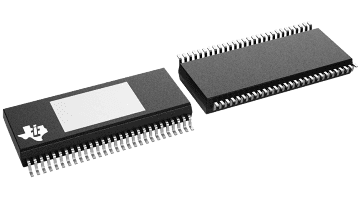

HSSOP (DKQ)

190.647 mm² 18.42 x 10.35
