DRV5825P

正在供货

具有智能 I/V 保护的 4.5V 至 26.4V、7.5A 立体声、15A 单声道、数字输入压电式驱动器

立即搜索现货

产品详情|
产品购买|

产品详情

说明
特性
参数
封装 | 引脚 | 尺寸

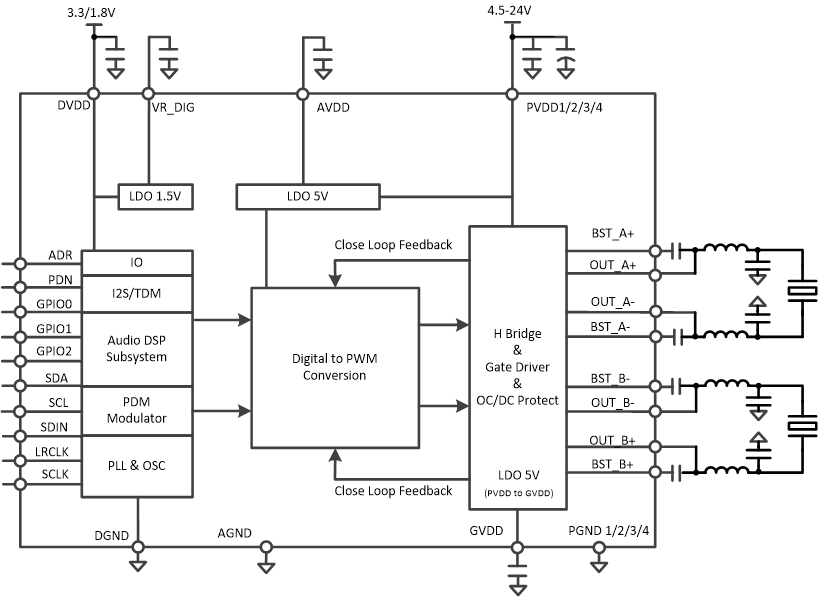

DRV5825P 是一款高性能的立体声闭环 D 类扬声器驱动器，具有集成的音频处理器和高达 96kHz 的架构。

强大的音频 DSP 内核支持高级音频处理。集成的 SRC（采样率转换器）可检测到输入采样率变化，然后自动转换为 DSP 正在运行的目标采样率以避免任何音频失真。这些处理流支持：2×15 个 BQ、基于压电式扬声器阻抗和 LC 滤波器模型的自适应 I/V 限制器、全频带 AGL（自动增益限制器）、THD 管理器（斩波器）。

灵活的音频 I/O：
- 支持 32、44.1、48、88.2、96kHz 采样率
- 用于音频监控或回声消除的 I²S、LJ、RJ、TDM 和 SDOUT
- 支持三线制数字音频接口（无需 MCLK）
高电压、大电流压电式驱动器
- 48V_PP
- 立体声 2.0 模式：2 × 7.5A
- 1.0 模式：1 × 15A
自适应 I/V 限制器
- 可调节限流阈值
- 基于阻抗和频率的电流限制器
- 在触发限制器之前无增益衰减
- 无需外部功率电阻器
优异的音频性能：
- Vout = 2Vrms、1kHz、PVDD = 12V 条件下，THD+N ≤ 0.03%
- SNR ≥ 110dB（A 加权），ICN ≤ 45µVRMS
高级处理特性
- SRC（采样率转换器）、直流阻断
- 输入混合器、输出交叉开关、电平计
- 2 × 15 个 BQ、2 个后处理 BQ、斩波器
- 自适应 I/V 限制器、全频带 AGL
灵活的电源配置
- PVDD：4.5V 至 26.4V
- DVDD 和 I/O：1.8V 或 3.3V
出色的集成式自保护功能：
- 过流错误 (OCE)
- 逐周期电流限制
- 过热警告 (OTW)
- 过热错误 (OTE)
- 欠压/过压锁定 (UVLO/OVLO)
可轻松进行系统集成
- I²C 软件控制
- 解决方案尺寸更小
  - 小型 5 x 5mm 封装
  - 无需外部功率电阻器
  - 大多数应用都不需要体积较大的电解电容器或大型电感器

Analog supply (min) (V)	4.5
Analog supply voltage (max) (V)	26.4
Speaker channels (max)	Stereo
Architecture	Class-D
Audio input type	Digital Input
Shutdown current (ISD) (µA)	7.4
PSRR (dB)	72
Iq (typ) (mA)	17.5
Operating temperature range (°C)	-25 to 85
Rating	Catalog

VQFN (RHB)

25 mm² 5 x 5
