TAS2110

正在供货

产品详情

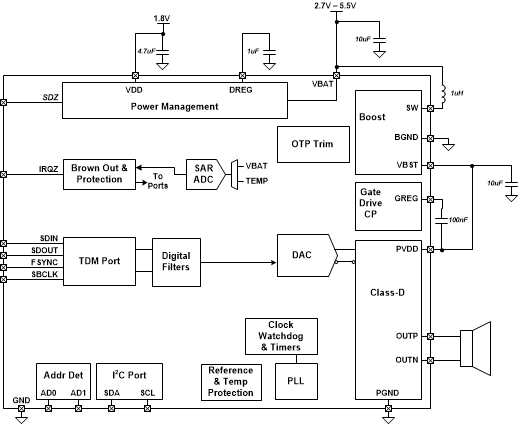

TAS2110 是一款在 QFN 封装内具有算法控制、11V H 类升压功能的数字输入 D 类音频放大器。前向算法优化了升压电压电平，以匹配音频信号的输出。这可以提供峰值输出所需的所有功率，同时与恒定输出升压相比，显著降低了平均功耗。这些算法使用 PurePath 控制台 GUI 进行配置。

该 D 类音频放大器能够在 3.6V 的电池电压下向 4Ω 负载提供 6.1W 的峰值功率。TAS2110 在 1W 下的效率为 83.5%，在硬件关断模式下消耗电流低于 1uA。

TAS2110 通过可配置的欠压保护功能和可配置的 VBAT 跟踪峰值电压限制器，可帮助防止系统关断。

TAS2110 QFN 封装与 2 层电路板设计兼容。

主要特性
- 11V 多电平 H 类升压功能
- 集成的前向算法附带简单易用的 GUI
输出功率（1% THD+N，VBAT = 3.6V）
- 为 4Ω 负载提供 6.1W 功率
- 为 8Ω 负载提供 5W 功率
功耗（8Ω，VBAT = 4.2V）
- 1W 下效率达 83.5%
- 硬件关断模式下电流低于 1uA
电源
- VBAT：2.7V 至 5.5V
- VDD：1.65V 至 1.95V
保护功能
- 电池：高级欠压保护
- 削波：VBAT 跟踪峰值电压限制器
- 器件：热保护和过流保护
接口和控制
- I2S/TDM：8 个通道（32 位），每个通道的运行速率达 96KSPS
- I2C：4 个可选择地址
- 7.35KSPS 至 192KSPS 采样速率
- 无 MCLK 运行

Audio input type	Digital Input
Architecture	Class-D Boosted
Speaker channels (max)	Mono
Rating	Catalog
Power stage supply (max) (V)	16
Power stage supply (min) (V)	2.7
Load (min) (Ω)	3.2
Output power (W)	6
SNR (dB)	109.5
THD + N at 1 kHz (%)	0.004
Iq (typ) (mA)	3.5
Control interface	I2C
Closed/open loop	Closed
Analog supply (min) (V)	2.7
Analog supply voltage (max) (V)	5.5
PSRR (dB)	100
Operating temperature range (°C)	-40 to 85

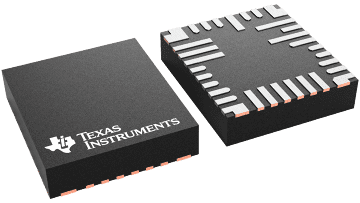

VQFN-HR (RPP)

18 mm² 4.5 x 4
