TPA6404-Q1

正在供货

产品详情

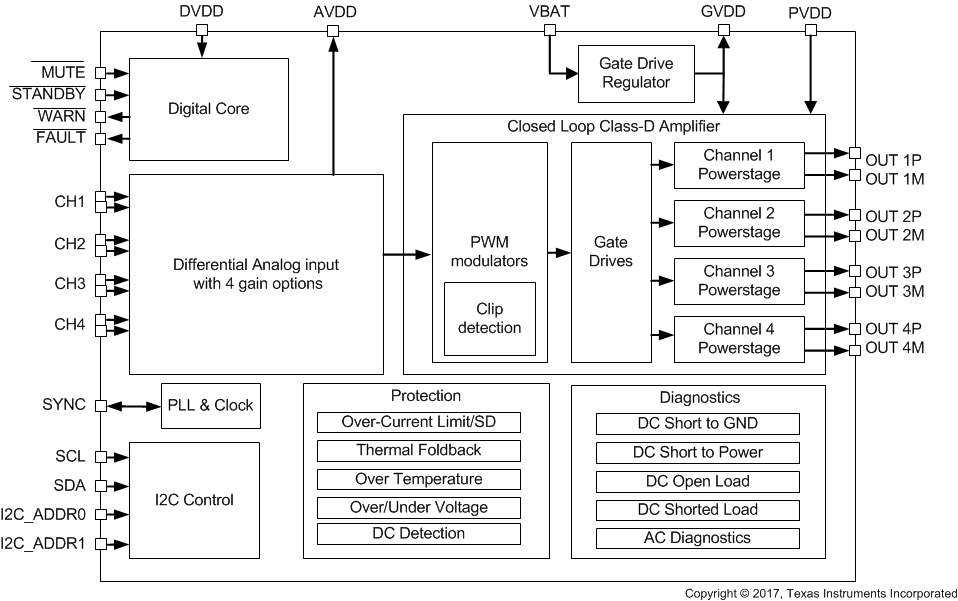

该TPA6404-Q1器件是一款采用 2.1MHz PWM 开关频率的四通道模拟输入 D 类音频放大器，以非常小的 4.5cm ² PCB 尺寸实现成本优化的解决方案，可针对启停事件在低至 4.5V 的电压下全面运行，并可在高达 100kHz 的音频带宽下提供卓越的音质。

TPA6404-Q1 D 类音频放大器的设计十分出色，可适用于入门级汽车音响主机，以作为系统设计的一部分提供模拟音频输入信号。

与传统的线性放大器解决方案相比，D 类拓扑技术显著提高了器件效率。

输出开关频率高于 AM 频带，这样可以消除 AM 频带干扰并降低输出滤波器尺寸及成本。

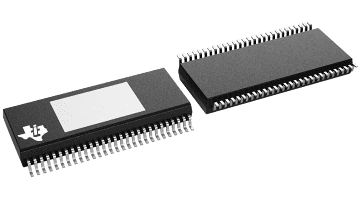

该器件采用带外露散热焊盘的 56 引脚 HSSOP 封装。

高级负载诊断
- 交流诊断可进行高频扬声器检测，提供阻抗和相位响应
- 集成正弦波发生器
轻松满足 CISPR25-L5 EMC 规范
具有适用于汽车应用且符合 AEC-Q100 标准的下列特性：
- 器件温度 1 级：–40°C 至 125°C 的环境运行温度范围
- 器件 HBM ESD 分类等级：3A
- 器件 CDM ESD 分类等级：C4B
音频输入
- 4 通道差分模拟输入
- 四个 I²C 控制增益选项
- 可进行低值交流耦合的高输入阻抗
音频输出
- 四通道桥接式负载 (BTL)，具有并行 BTL (PBTL) 模式
- 最高可达 2.1MHz 的输出开关频率
- 在 4Ω 负载、25V 电源电压的条件下输出功率为 75W，THD 为 10%
- 在 2Ω 负载、14.4V 电源电压的条件下，输出功率为 45W，THD 为 10%
- 在 14.4V PBTL，1Ω 负载的条件下，输出功率为 85 W，THD 为 10%；
在 4Ω 负载和 14.4V、1 kHz 电源电压条件下的音频性能
- THD+N < 0.01%
- 42 µV_RMS 输出噪声
- - 90dB 串扰
负载诊断功能
- 输出负载开路和短路
- 输出至电池短路或接地短路
- 线路输出检测高达 6kΩ
- 无输入时钟的情况下也可运行
保护
- 输出限流
- 输出短路保护
- 40V 负载突降
- 意外接地开路和电源开路
- 直流失调电压
- 过热
- 欠压和过压
常规运行
- 4.5V 至 18V 电源电压
- I²C 控制，具有 4 个地址选项
- 削波探测和热折返

Audio input type	Analog Input
Architecture	Class-D
Speaker channels (max)	4
Rating	Automotive
Power stage supply (max) (V)	18
Power stage supply (min) (V)	4.5
Load (min) (Ω)	2
Output power (W)	45
THD + N at 1 kHz (%)	0.01
Iq (typ) (mA)	155
Control interface	I2C
Closed/open loop	Closed
Analog supply (min) (V)	4.5
Analog supply voltage (max) (V)	18
PSRR (dB)	75
Operating temperature range (°C)	-40 to 125

HSSOP (DKQ)

190.647 mm² 18.42 x 10.35
