TLV320AIC3109-Q1

正在供货

汽车类低功耗 96kHz 单声道音频编解码器

立即搜索现货

产品详情|
产品购买|

产品详情

说明
特性
参数
封装 | 引脚 | 尺寸

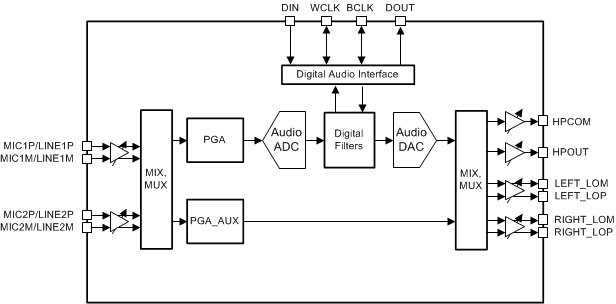

TLV320AIC3109-Q1 器件是一款低功耗单声道编解码器，配备单声道耳机放大器和多个输入输出通道，且在单端或全差动配置下可编程。该器件包括全面的基于寄存器的电源控制，可实现 48kHz 数模转换器 (DAC) 回放，功耗低至
14mW，因此非常适合低功耗应用。

TLV320AIC3109-Q1 的录音路径包含集成式麦克风偏置、数控麦克风前置放大器、自动增益控制 (AGC)、灵活的前端多路复用器 (MUX) 和前端模拟混频器 (MIX)。录音过程中，可编程滤波器能够移除可闻噪声。回放路径包括 MIX 和 MUX 功能（从单声道 DAC 和所选输入，经可编程音量控制至各种输出）。

符合汽车应用要求
具有符合 AEC-Q100 标准的下列特性：
- 温度等级 2：-40°C 至 +105°C
- 人体放电模型 (HBM) 静电放电 (ESD) 分类等级 2
- 组件充电模型 (CDM) ESD 分类等级 C4B
单声道音频 DAC：
- 102dBA 信噪比
- 支持 8kHz 至 96kHz 的采样率
- 3D、低音、高音、EQ 或去加重效果
单声道音频 ADC：
- 92dBA 信噪比
- 支持 8kHz 至 96kHz 的采样率
- 数字信号处理和噪声过滤
四个音频输入引脚：
- 多达 2 个差动输入
- 多达 2 个单端输入
六个音频输出驱动器：
- 一个全差动或两个单端耳机驱动器
- 单声道全差动线路输出对
低功耗：3.3V 模拟电源电压、14mW 单声道、48kHz 回放
具有无源模拟旁路的超低功耗模式
前端可编程增益放大器 (PGA)
用于 DAC 回放的可编程数字增益：
用于录音的自动增益控制 (AGC)
可编程麦克风偏置
用于灵活时钟生成的可编程锁相环路 (PLL)
I²C 控制总线
音频数据格式：I²S、左平衡和右平衡、DSP 和 TDM
电源：
- 模拟 (AVDD, DRVDD)：2.7V 至 3.6V
- 数字内核 (DVDD)：1.525V 至 1.95V
- 数字 I/O (IOVDD)：1.1V 至 3.6V

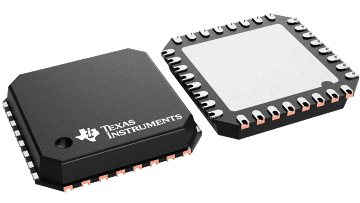

可提供两个 VQFN-32 封装选项：
- 非湿润性侧面 (6PAIC3109TRHBRQ1)
- 可湿侧面 (6PAIC3109TWRHMRQ1)

Number of ADC channels	1
Number of DAC channels	1
Digital audio interface	DSP, I2S, L, R, TDM
Analog inputs	4
Analog outputs	6
Sampling rate (max) (kHz)	96
Rating	Automotive
Features	Mono headphone amplifier
ADC SNR (typ) (dB)	92
DAC SNR (typ) (dB)	102
Operating temperature range (°C)	-40 to 105

VQFN (RHB)	32	25 mm² 5 x 5
VQFNP (RHM)	32	25 mm² 5 x 5
