TAS6424M-Q1

正在供货

产品详情

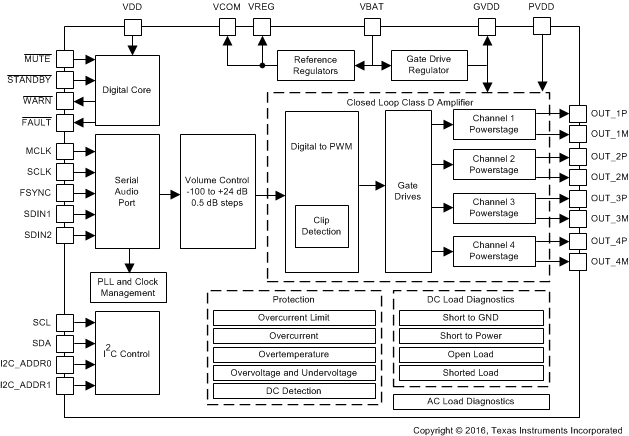

TAS6424M-Q1 器件是一款四通道数字输入 D 类音频放大器，其实现了 2.1MHz PWM 开关频率，并以非常小的 PCB 尺寸实现了成本优化的解决方案，可针对启停事件在低至 4.5V 的电压下全面运行，并可在高达 40kHz 的音频带宽下提供出色的音质。

输出开关频率既可以设置为高于调幅 (AM) 频带，以消除 AM 频带干扰并降低输出滤波需求及成本；也可以设置为低于 AM 频带，以优化器件效率。

该器件具有内置负载诊断功能，用于检测和诊断误接的输出，以及检测交流耦合的高频扬声器，以帮助缩短制造过程中的测试时间。。

TAS6424M-Q1 D 类音频放大器专为汽车音响主机和外部放大器模块而设计。在 14.4V 电源电压条件下，当负载为 4Ω、THD+N 为 10% 时，该器件可提供四通道的 27W 输出功率；当负载为 2Ω、THD+N 为 10% 时，该器件可提供 45W 的输出功率。

有关引脚兼容的单通道、双通道及四通道器件，请参见 TAS6421-Q1、TAS6422-Q1、TAS6424L-Q1 及 TAS6424-Q1。

符合面向汽车应用的 AEC-Q100 应用
- 器件温度等级 1：
  –40°C 至 +125°C T_A
高级负载诊断
- 无需输入时钟即可进行直流诊断
- 交流诊断可进行高频扬声器检测，提供阻抗和相位响应
可轻松满足 CISPR25-L5 EMC 规范
音频输入
- 4 通道 I²S 或 4/8 通道 TDM 输入
- 输入采样率：44.1kHz、48kHz、96kHz
- 输入格式：16 位至 32 位 I²S 和 TDM
音频输出
- 四通道桥接式负载 (BTL)
- 双通道并联桥接式负载 (PBTL)
- 高达 2.1MHz 的输出开关频率
- 在 4Ω 负载、14.4V 电源电压和 10% THD 的条件下，输出功率为 27W BTL
- 在 2Ω 负载、14.4V 电源电压和 10% THD 条件下，输出功率为 45W BTL
- 在 2Ω 负载、18V PBTL 和 10% THD 的条件下，输出功率为 80W
在 4Ω 负载和 14.4V 电源电压条件下的音频性能 BTL
- 输出功率为 1W 时，THD+N < 0.02%
- 42µV_RMS 输出噪声
- –90dB 串扰
负载诊断功能
- 输出负载开路和短路
- 输出至电池短路或接地短路
- 线路输出检测高达 6kΩ
- 独立于主机运行
保护
- 输出限流
- 输出短路保护
- 40V 负载突降
- 可承受接地开路和电源开路
- 直流偏移
- 过热
- 欠压和过压
常规运行
- 4.5V 至 18V 电源电压
- I²C 控制具有 4 个地址选项
- 削波检测及热告警

Audio input type	Digital Input
Architecture	Class-D
Speaker channels (max)	4
Rating	Automotive
Power stage supply (max) (V)	18
Power stage supply (min) (V)	4.5
Load (min) (Ω)	1
Output power (W)	45
THD + N at 1 kHz (%)	0.02
Iq (typ) (mA)	165
Control interface	I2C
Closed/open loop	Closed
Analog supply (min) (V)	4.5
Analog supply voltage (max) (V)	18
Sampling rate (max) (kHz)	96
PSRR (dB)	75
Operating temperature range (°C)	-40 to 125

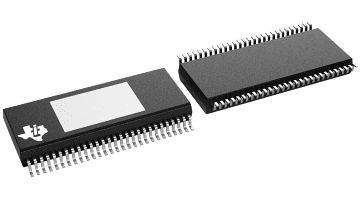

HSSOP (DKQ)

190.647 mm² 18.42 x 10.35
