TAS5722L

正在供货

产品详情

TAS5722L器件是一款高效单声道 D 类音频功率放大器，其中包含集成的数字输出削波器、多个增益选项和广泛的电源电压范围。该器件的标称电源电压范围为 4.5V 至 17 VDC。

TAS5722L 已针对高瞬态功率能力进行优化，能够利用小型扬声器的动态功率余量。可持续为 4Ω 的扬声器提供超过 15W 的功率。

数字时分复用 (TDM) 接口支持多达 8 个器件共用同一条总线。

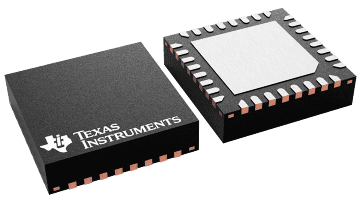

TAS5722L器件采用 4mm x 4mm 32 引脚四方扁平无引线 (QFN) 封装。

单声道 D 类放大器
- 0.02% THD 时为 4Ω/
  17V 持续提供 15W 功率
> 90% 的高效 D 类运行，省去了散热器
音频性能（PVDD = 16.5V，RSPK = 4Ω）
- 空闲声道噪声 = 45μVRMS (A-Wtd)
- 总谐波失真 + 噪声 (THD+N) = 0.04% (1W/1kHz)
- 信噪比 (SNR) = 106dB A-Wtd（参考 THD+N = 1%）
I²S 输入：32kHz 至 96kHz
时分复用 (TDM) 音频输入
- 多达 8 条声道（32 位，96kHz）
I²C 控制，通过 8 个可选 I²C 地址实现
电源
- 功率放大器：4.5V 至 17V
- 数字 I/O 电压：1.8V
稳定性特性
- 时钟误差检测器、直流偏移和短路保护
- 过压、欠压和过热保护

All trademarks are the property of their respective owners.

Audio input type	Digital Input
Architecture	Class-D
Speaker channels (max)	Mono
Rating	Catalog
Power stage supply (max) (V)	16.5
Power stage supply (min) (V)	4.5
Load (min) (Ω)	3.2
Output power (W)	15
SNR (dB)	106
THD + N at 1 kHz (%)	0.04
Iq (typ) (mA)	15
Control interface	Software
Closed/open loop	Closed
Analog supply (min) (V)	4.5
Analog supply voltage (max) (V)	17
Sampling rate (max) (kHz)	96
PSRR (dB)	69
Operating temperature range (°C)	-25 to 85

VQFN (RSM)

16 mm² 4 x 4
