TS3A227E

正在供货

产品详情

TS3A227E 是一款音频附件自主检测和配置开关，用于检测 3 孔或 4 孔音频附件并配置内部开关，以便进行信号传输。

TS3A227E 的内部接地 FET 具有 60mΩ 超低 R_ON，能够最大限度地减少串扰影响。接地 FET 也可用于传送 FM 信号，因此，可以使用附件的接地线作为移动音频应用中的 FM 天线。

利用内部隔离开关，TS3A227E 可以消除插入或移除音频附件时可能产生的卡嗒/爆裂噪音。此外，器件中的耗尽型 FET 可防止器件未通电时出现悬空接地，并防止将附件插入未通电系统时产生嗡嗡声。

当没有插入耳机时，低功耗睡眠模式可将部分内部电路关断，以实现极低的静态电流和功耗。

TS3A227E 具有集成按键按压检测功能，最多可检测 4 个按键的按压和释放操作。

手动 I2C 控制可控制防反跳设置和开关状态，从而使 TS3A227E 适应应用需求。

电源电压范围为 2.5V 至 4.5V
具有防反跳可调定时功能的附件插入/移除检测
附件配置检测：
- 立体声 3 孔耳机
- 麦克风 (MIC) 连接 Sleeve 的 4 孔标准耳机
- MIC 连接 Ring2 的 4 孔国际标准 (OMTP) 耳机
可对多达 4 个按键进行按压检测
超低接地场效应晶体管 (FET) 导通电阻 R_ON，仅为 60mΩ
断电后可消除噪声
隔离音频插孔的麦克风偏置电压 (MICBIAS)，消除卡嗒/爆裂噪音
集成编解码器感测线路
手动 I²C 控制
调频 (FM) 传输能力
两种小型封装选项

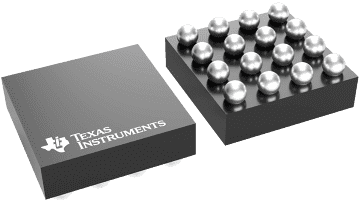

- 16 引脚芯片尺寸球状引脚栅格阵列 (DSBGA) 封装
- 16 引脚四方扁平无引线 (QFN) 封装

All trademarks are the property of their respective owners.

Configuration	Audio jack
Features	Adjustable De-Bounce Timings, Autonomous headset MIC/GND detection (3 or 4 pole), Click and pop noise reduction, FM transmission capability, Integrated Codec Sense Line, Key press detection, Manual I2C control, Power Off Noise Removal (depletion FETs)
Supply voltage (min) (V)	2.5
Supply voltage (max) (V)	4.5
Supply current (typ) (µA)	11
Operating temperature range (°C)	-40 to 85
Rating	Catalog

DSBGA (YFF)	16	3.24 mm² 1.8 x 1.8
VQFN (RVA)	16	12.25 mm² 3.5 x 3.5
