TLV320DAC3100-Q1

正在供货

具有 2.5W 单声道 D 类扬声器放大器和音频处理功能的汽车类立体声音频 DAC

立即搜索现货

产品详情|
产品购买|

产品详情

说明
特性
参数
封装 | 引脚 | 尺寸

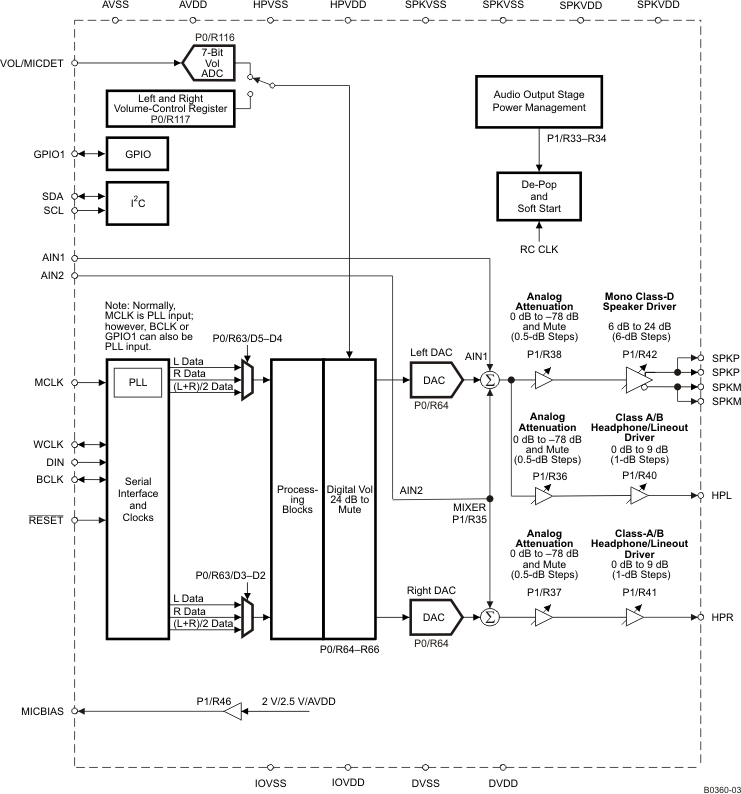

TLV320DAC3100-Q1 是一款低功耗、高集成、高性能立体声音频 DAC，此 DAC 具有 24 位立体声回放和数字音频处理快。

此器件集成了头戴式耳机驱动器和扬声器驱动器。单声道扬声器驱动器可驱动低至 4Ω 的负载。TLV320DAC3100-Q1 有一套用于数字音频处理的内置处理块。可对数字音频数据格式进行设定以实现与主控，受控，DSP 和 TDM 模式中常见的音频标准协议（I²S，左平衡和右平衡）一同工作。可通过设定数字信号处理块来支持低音音效增强、高音或均衡 (EQ)。一个片载 PLL 提供数字信号处理块所需的高速时钟。音量水平由引脚或寄存器控制。音频功能通过 I²C 串行总线控制。

TLV320DAC3100-Q1 有一个可编程数字正弦波发生器，并且采用 32 引脚 QFN 封装。

本数据手册被设计成采用 PDF 文档浏览特性，此特性可实现信息快速访问。例如，执行一个“页 0 / 寄存器 27”的全局搜索可在一个列表中生成所有涉及这一页和寄存器的内容。这样可轻松遍历列表并找到所有与某一页和寄存器相关的信息。请注意，搜索字符串必须为指定格式。此外，本文档包括文档超链接以使用户能够快速找到文档引用。要返回到原来那一页，请单击文件底部 PDF 页码附件的绿色左箭头。针对此功能的热键是键盘上的左侧 alt 键。另外一个快速查找信息的方法是使用 PDF 书签。

符合汽车应用要求
具有符合 AEC-Q100 的下列结果：
- 器件温度等级 3 级：-40°C 至 85°C
  环境运行温度范围
- 器件人体模型 (HBM) 静电放电 (ESD) 分类等级 H2
- 器件充电器件模型 (CDM) ESD 分类等级 C4B
支持 95dB 信噪比 (SNR) 的立体声音频 DAC
支持 8kHz 至 192kHz 的采样率
单声道 D 类桥接负载 (BTL) 扬声器驱动器（为 4Ω 负载提供 2.5W 功率，或为 8Ω 负载提供 1.6W 功率）
具有混音和输出电平控制的两个单端输入
可提供立体声头戴式耳机/线路输出和单声道 D 类扬声器输出
麦克风偏置
头戴式耳机检测
提供二阶无限脉冲响应滤波器 (Biquad) 和有限脉冲响应 (FIR) 滤波器，动态压缩范围 (DRC) 和 3D 结构的 25 个内置音频处理块 (PRB_P1 – PRB_P25)
数字混音功能
针对数字回放音量控制设置的引脚控制或寄存器控制
针对嘟嘟声和键位敲击声的数字正弦波发生器 (PRB_P25)
用于灵活时钟生成的可编程锁相环路 (PLL)
I²S，左平衡，右平衡，数字信号处理器 (DSP) 和时分复用 (TDM) 音频接口
I²C 由寄存器自动递增控制
完全断电控制
电源：
- 模拟：2.7V - 3.6V
- 数字内核：1.65V - 1.95V
- 数字 I/O：1.1V - 3.6V
- D 类：2.7V - 5.5V (SPKVDD≥AVDD)
5mm × 5mm 32 引脚四方扁平无引线 (QFN) 封装

应用范围

车载应用
便携式音频器件
移动因特网器件
电子书阅读器

Sampling rate (max) (kHz)	192
Control interface	I2C
Architecture	Class-D
Operating temperature range (°C)	-40 to 85
Rating	Automotive

VQFN (RHB)

25 mm² 5 x 5
