TPA2038D1

正在供货

产品详情

TPA2038D1 是一款 3.2W 功率进入4 欧姆负载 (10% THD) 高效无滤波器 D 类音频功率放大器。增益引脚将增益设定为 6dB 或 12dB。

诸如 95% 的效率，1.5mA 静态电流，0.5μA 关断电流，81dB 电源抑制比 (PSRR)，20μV 输出噪声和改进的射频 (RF) 抗扰度使得 TPA2038D1 D 类放大器非常适合于蜂窝手机应用。无接通爆音的 4ms 内启动时间。

TPA2038D1 采用 1.21mm x 1.16mm，0.4 焊球间距晶圆级芯片封装 (WCSP)。

无滤波器单声道 D 类扬声器放大器
6dB 和 12dB 间的增益引脚选择
5V 电源（10% 总谐波失真 + 噪声 (THD + N)）提供 3.2W 功率进入 4Ω 负载
功能强大的单声道 D 类扬声器放大器
- 在 5V 电源提供 1.4W 功率进入 8Ω 时为 1%
- 在 5V 电源提供 2.5W 功率进入 4Ω 时为 1%
集成图像抑制滤波器用于 DAC 降噪
20μV 低输出噪声
1.5mA 低静态电流
自动恢复短路保护
热过载保护
9 焊球，1.21mm x 1.16mm 0.4mm 焊球间距晶圆级芯片封装 (WCSP)

Audio input type	Analog Input
Architecture	Class-D
Speaker channels (max)	Mono
Rating	Catalog
Power stage supply (max) (V)	5.5
Power stage supply (min) (V)	2.5
Load (min) (Ω)	4
Output power (W)	3.2
SNR (dB)	95
THD + N at 1 kHz (%)	0.12
Iq (typ) (mA)	1.8
Control interface	GPIO
Closed/open loop	Open
Analog supply (min) (V)	2.5
Analog supply voltage (max) (V)	5.2
PSRR (dB)	86
Operating temperature range (°C)	-40 to 85

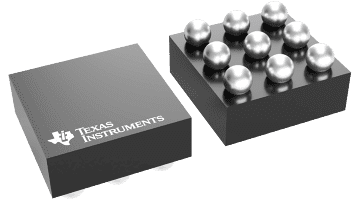

DSBGA (YFF)

1.96000000000000028000000000000001 mm² 1.4000000000000001 x 1.4000000000000001
