TLV9154

正在供货

产品详情

TLV915x 产品系列（TLV9151、TLV9152 和 TLV9154）是 16V 通用运算放大器产品系列。这些器件具有出色的直流精度和交流性能，包括轨到轨输出、低失调电压（±125µV，典型值）、低失调漂移（±0.3µV/°C，典型值）和 4.5MHz 带宽。

宽差分输入电压范围、高输出电流 (±75mA)、高压摆率 (20V/µs) 以及低噪声 (10.5nV/√Hz) 等便捷特性使TLV915x 成为一款适用于工业应用的稳健而噪声低的运算放大器。

TLV915x 产品系列运算放大器采用标准封装，指定温度为 -40°C 至 125°C。

低失调电压：±125µV
低失调电压漂移：±0.3µV/°C
低噪声：1kHz 时为 10.5nV/√Hz
高共模抑制：120dB
低偏置电流：±10pA
轨至轨输入和输出
宽带宽：4.5MHz GBW
高压摆率：20V/µs
低静态电流：每个放大器 560µA
宽电源电压：±1.35V 至 ±8V，2.7V 至 16V
强大的 EMIRR 性能：输入引脚上采用 EMI/RFI 滤波器
电源轨的差分和共模输入电压范围
行业标准封装：
- 单通道型号采用 SOT-23-5、SOT-23-6 和 SC70-5
- 双通道型号采用 SOIC-8、SOT-23-8、TSSOP-8、VSSOP-8、WSON-8 和 X2QFN-10 封装

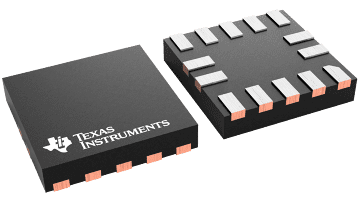

- 四通道型号采用 SOIC-14、SOT-23-14、TSSOP-14 和 X2QFN-14 封装

Number of channels	4
Total supply voltage (+5 V = 5, ±5 V = 10) (max) (V)	16
Total supply voltage (+5 V = 5, ±5 V = 10) (min) (V)	2.7
Rail-to-rail	In, Out
GBW (typ) (MHz)	4.5
Slew rate (typ) (V/µs)	21
Vos (offset voltage at 25°C) (max) (mV)	0.83
Iq per channel (typ) (mA)	0.56
Vn at 1 kHz (typ) (nV√Hz)	10.8
Rating	Catalog
Operating temperature range (°C)	-40 to 125
Offset drift (typ) (µV/°C)	0.3
Features	Cost Optimized, EMI Hardened, High Cload Drive, MUX Friendly, Shutdown, Small Size
CMRR (typ) (dB)	125
Iout (typ) (A)	0.075
Architecture	CMOS
Input common mode headroom (to negative supply) (typ) (V)	-0.1
Input common mode headroom (to positive supply) (typ) (V)	0.1
Output swing headroom (to negative supply) (typ) (V)	0.025
Output swing headroom (to positive supply) (typ) (V)	-0.025
