PCM1789-Q1

正在供货

汽车类 113dB SNR 立体声 DAC

立即搜索现货

产品详情|
产品购买|

产品详情

说明
特性
参数
封装 | 引脚 | 尺寸

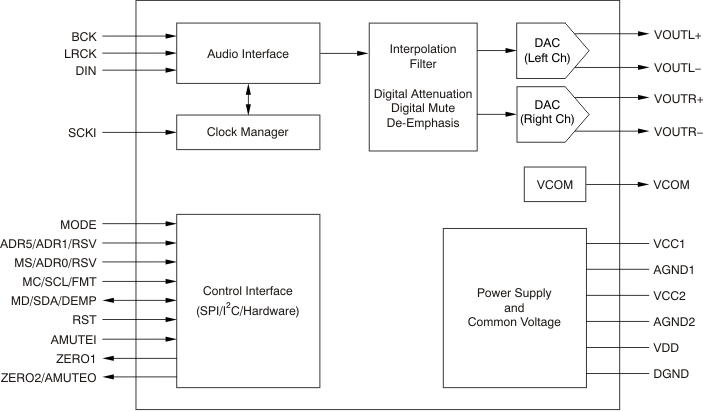

PCM1789-Q1 是一款支持差动输出的高性能、单芯片、24 位、立体声音频数模转换器 (DAC)。双通道 24 位 DAC 部署了增强型多级 ΔΣ 调制器，支持 8 kHz 至 192 kHz 的采样速率以及通过音频接口实现的 16/20/24/32 位宽度数字音频字长。 PCM1789-Q1 的音频接口除了支持 I²S、左对齐与右对齐格式之外，还支持 24 位 DSP 格式。

PCM1789-Q1 可在软件中通过 3 线、SPI 兼容型或 2 线、I²C 兼容型串行接口进行控制，能够实现包括数字衰减、软静音、去加重等所有功能。此外，硬件控制模式还可通过 2 个控制引脚实现 2 个用户可编程功能。 PCM1789-Q1 采用 24 引脚 TSSOP 封装。

符合汽车应用要求
增强型多级 ΔΣ DAC：
- 高性能：差动、f_S = 48 kHz
- THD+N: –94 dB
- SNR: 113 dB
- 动态范围： 113 dB
- 采样速率： 8 kHz 至192 kHz
- 系统时钟： 128 f_S、192 f_S、256 f_S、384 f_S、512 f_S、768 f_S、1152 f_S
- 差动电压输出： 8 V_PP
- 提供模拟低通放大器
- 4x/8x 过采样数字滤波器：通带纹波： ±0.0018 dB 阻带衰减： –75 dB
- 零标记（16/20/24 位）
高灵活音频接口：
- I/F 格式：I²S、左／右对齐、DSP
- 数据长度：16、20、24、32 位
高灵活模型控制：
- 3 线 SPI 与2 线I²C 兼容型串行控制接口、
  或硬件控制
- 通过单个 SPI 总线连接多达 4 个设备
通过 SPI 或 I²C I/F 实现的多功能：
- 音频 I/F 格式选择：I²S、左对齐、右对齐、DSP
- 数字衰减与软静音
- 数字去加重：32 kHz、44.1 kHz、48 kHz
- 数据极性控制
- 节电模式
通过硬件控制实现的多功能：
- 音频 I/F 格式选择：I²S、左对齐
- 数字去加重滤波器：44.1 kHz
通过时钟停止检测实现模拟静音
外部复位引脚
电源：
- 5 V 模拟与 3.3 V 数字
封装：TSSOP-24
工作温度范围：
- –40°C to +105°C
应用
- AV 接收器
- 汽车音频外部放大器
- 汽车音频 AVN 应用

Number of DAC channels	2
Analog inputs	0
Analog outputs	2
DAC SNR (typ) (dB)	113
Sampling rate (max) (kHz)	192
Control interface	H/W, I2C, SPI
Resolution (Bits)	24
Architecture	Current Segment DAC
Operating temperature range (°C)	-40 to 105
Rating	Automotive

TSSOP (PW)

49.92 mm² 7.8 x 6.4
