TPA6139A2PW 是一款 25-mW 无噼啪声立体声头戴式耳机驱动器，专为缩减组件数量、板级空间和成本而设计。 对于那些将尺寸和成本作为关键设计参数的单电源电子产品而言，该器件是理想的选择。

TPA6139A2 既不需要采用一个高于 3.3 V 的电源来产生其 25 mW 输出功率，也不需要一个分离轨电源。

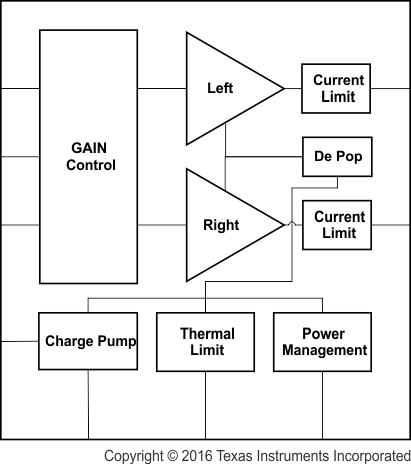

TPA6139A2 的设计运用了 TI 的 DirectPath 专利技术，它集成了充电泵以产生一个负电源轨，可提供一个干净、无噼啪声的接地偏置输出。 TPA6139A2 能够向 32 Ω 负载输送 25 mW 驱动功率，以及向一个 600 Ω 负载提供 2 Vrms 电压。 另外，DirectPath 技术还允许去除昂贵的输出隔直流电容器。

该器件具有固定增益单端输入和一个增益选择引脚。 通过在该引脚上使用单个电阻器，设计人员就能够从 13 种内部可编程增益设定值中进行选择，以使线路驱动器与编解码器输出电平相匹配。 此外，这款器件还削减了组件数量和板级空间。

头戴式耳机输出具有 ±8kV HBM ESD 保护等级，因而实现了一种简单的 ESD 保护电路。 TPA6139A2 内置了具有 >80 dB 衰减的有源静音控制功能电路，旨在实现无噼啪声的静音接通/关断控制。

TPA6139A2 采用 14-引脚 TSSOP 封装和 16-引脚 QFN 封装。 如需一款引脚兼容的 2 Vrms 线路驱动器，请参见 DRV612。
