TS5USBA224 是一款双刀双掷 (DPDT) 多路复用器，该器件在同一个封装中集成了一个低失真音频开关和一个 USB 2.0 高速 (480Mbps) 开关。 这种配置使得系统设计人员能够采用一个用于音频和 USB 数据的公共连接器。 音频开关专为允许音频信号摆动至地电位以下而设计，从而实现了这种公共连接器配置。
TS5USBA224 采用 VAUDIO 来上电。 当 ASEL = 高电平时，将选择音频通路 （而不管 VBUS 上的逻辑电平是多少）。 如果 ASEL = 低电平且 VBUS = 高电平，则选择 USB 通路。 否则，假如 ASEL = 低电平且 VBUS = 低电平，那么将选择音频通路。
另外，TS5USBA224 在音频通路上还布设了并联电阻器，用于抑制选择音频开关时有可能听到的喀哒声和噼啪声。
| Type | Passive mux |
| Function | USB 2.0 |
| USB speed (MBits) | 480 |
| Number of channels | 2 |
| Supply voltage (max) (V) | 5.5 |
| Supply voltage (min) (V) | 2.7 |
| Ron (typ) (mΩ) | 4000 |
| Input/output voltage (min) (V) | -2.8 |
| Input/output voltage (max) (V) | 5.5 |
| Configuration | 2 |
| Features | Audio Switch (Negative Rail Capability), Click and pop noise reduction, USB 2.0 |
| Rating | Catalog |
| Operating temperature range (°C) | -40 to 85 |
| Supply current (max) (µA) | 10 |
| ESD HBM (typ) (kV) | 2 |
| Bandwidth (MHz) | 650 |

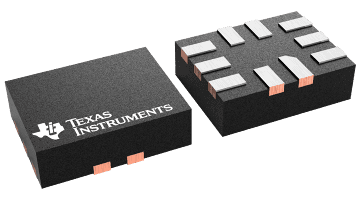

| UQFN (RSW) | 10 | 2.52 mm² 1.8 x 1.4 |
