TLV320DAC3101

正在供货

具有 1.29W D 级立体声扬声器放大器、60mW 耳机驱动器和音频处理功能的立体声音频 DAC

立即搜索现货

产品详情|
产品购买|

产品详情

说明
特性
参数
封装 | 引脚 | 尺寸

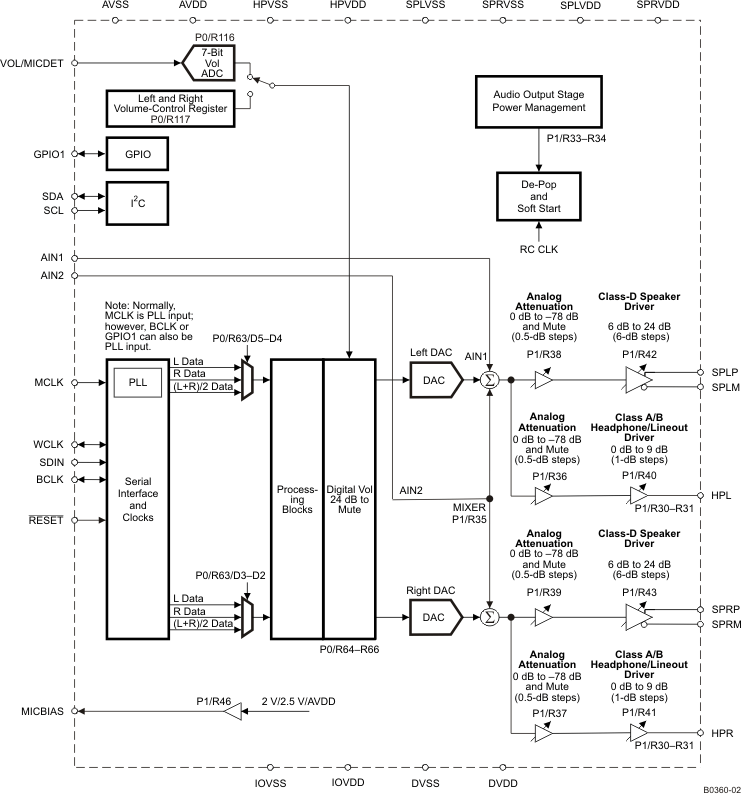

TLV320DAC3101 器件是一款高度集成的低功耗、高性能 DAC，具有可选数字音频处理块和 24 位立体声播放功能。

此器件集成了头戴式耳机驱动器和扬声器驱动器。TLV320DAC3101 具有一套用于进行数字音频处理的内置处理块。数字音频数据格式是可编程的，因此能够适应主控模式、从属模式、DSP 模式和 TDM 模式下的常见音频标准协议（I²S、左平衡和右平衡）。可编程数字信号处理块可以支持低音增强、高音或 EQ 功能。片上 PLL 会提供数字信号处理块所需的高速时钟。音量可以由引脚或寄存器控制。音频功能通过 I²C 串行总线控制。

TLV320DAC3101 器件具有可编程数字正弦波发生器，而且采用了 32 引脚 QFN 封装。

具有 95dB SNR 的立体声音频 DAC
支持 8kHz 至 192kHz 的采样率
具有直接电池连接的立体声 1.29W D 类 BTL 8Ω 扬声器驱动器
25 个内置处理块 (PRB_P1 – PRB_P25)，提供双二阶滤波器、DRC 和 3D
针对嘟嘟声和键位敲击声的数字正弦波发生器 (PRB_P25)
用户可编程双二阶和 FIR 滤波器
具有混音和输出电平控制的两个单端输入
可提供立体声头戴式耳机/线路输出和 D 类扬声器输出
麦克风偏置
头戴式耳机检测
数字混音功能
针对数字回放音量控制设置的引脚控制或寄存器控制
用于灵活时钟生成的可编程锁相环路 (PLL)
I²S，左平衡，右平衡，数字信号处理器 (DSP) 和时分复用 (TDM) 音频接口
具有寄存器自动递增功能的 I²C 控制
完全断电控制
电源：
- 模拟：2.7V - 3.6V
- 数字内核：1.65V - 1.95V
- 数字 I/O：1.1V - 3.6V
- D 类：2.7V – 5.5V（SPLVDD 和 SPRVDD 均 ≥ AVDD)
5mm × 5mm 32 引脚四方扁平无引线 (QFN) 封装

Sampling rate (max) (kHz)	192
Control interface	I2C
Architecture	Class-D
Operating temperature range (°C)	-40 to 85
Rating	Catalog

VQFN (RHB)

25 mm² 5 x 5
