TLV320AIC3104

正在供货

具有 6 个输入、6 个输出、耳机放大器和增强数字效果的低功耗立体声编解码器

立即搜索现货

产品详情|
产品购买|

产品详情

说明
特性
参数
封装 | 引脚 | 尺寸

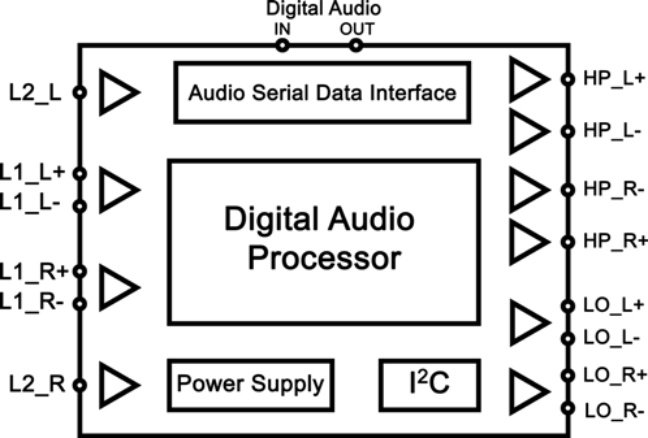

TLV320AIC3104 是一款低功耗立体声音频编解码器，具有立体声耳机放大器以及在单端或全差分配置下可编程的多个输入和输出。该器件包括基于寄存器的全面电源控制，可实现立体声 48kHz DAC 回放，在 3.3V 模拟电源电压下的功耗低至 14mW，因此非常适合便携式电池供电类音频和电话应用。

TLV320AIC3104 的录音路径包含集成式麦克风偏置、数控立体声麦克风前置放大器和自动增益控制 (AGC)，并在多个模拟输入中提供混频器/多路复用器功能。在录音过程中，可编程滤波器能够滤除在数码相机光学变焦期间可能产生的可闻噪声。回放路径包括混频器/多路复用器功能（从立体声 DAC 和所选输入，经可编程音量控制至各种输出）。

立体声音频 DAC：
- 102dBA 信噪比
- 16 位、20 位、24 位和 32 位数据
- 支持 8kHz 至 96kHz 的采样率
- 3D、低音、高音、EQ 或去加重效果
- 提供灵活的节能模式和性能
立体声音频 ADC：
- 92dBA 信噪比
- 支持 8kHz 至 96kHz 的采样率
- 在录音期间提供数字信号处理和噪声滤除功能
六个音频输入引脚：
- 一对立体声单端输入
- 一对立体声全差分输入
六个音频输出驱动器：
- 立体声全差动或单端耳机驱动器
- 全差动立体声线路输出
低功耗：3.3V 模拟电源电压、14mW 立体声、48kHz 回放
具有无源模拟旁路的超低功耗模式
可编程 I/O 模拟增益
用于录音的自动增益控制 (AGC)
可编程麦克风偏置电平
用于灵活时钟生成的可编程 PLL
I²C 控制总线
音频串行数据总线支持 I²S、左平衡和右平衡、DSP 和 TDM 模式
广泛的模块化电源控制
电源：
- 模拟：2.7V 至 3.6V
- 数字内核：1.525V 至 1.95V
- 数字 I/O：1.1V 至 3.6V
封装：5mm × 5mm，32 引脚 VQFN

Number of ADC channels	2
Number of DAC channels	2
Digital audio interface	DSP, I2S, L, R, TDM
Analog inputs	6
Analog outputs	6
Sampling rate (max) (kHz)	96
Rating	Catalog
Features	Matrix mixing, Notch filter, Phase-locked loop (PLL), Stereo headphone amplifier
ADC SNR (typ) (dB)	92
DAC SNR (typ) (dB)	102
Operating temperature range (°C)	-40 to 85

VQFN (RHB)

25 mm² 5 x 5
