LM4549B 器件是一款用于 PC 系统的音频编解码器，它与 PC99 完全兼容并执行 AC '97 版本 2.1 架构的模拟密集型功能。 利用 18 位 Σ-Δ ADC 和 DAC，LM4549B 可提供 90dB 的动态范围。

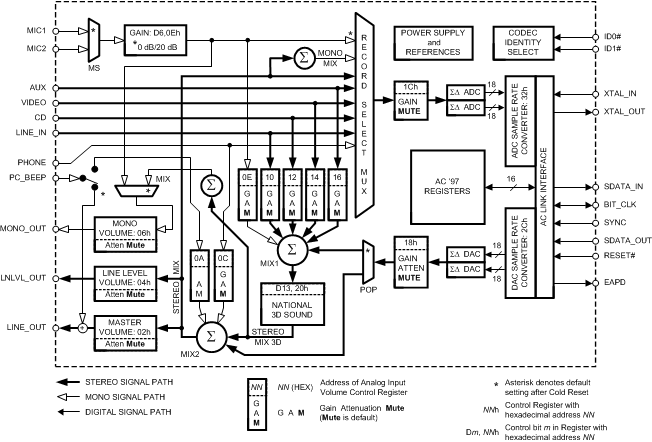

LM4549B 专门用于提供高品质音频路径，以及在 PC 音频系统中提供所有模拟功能。 该器件具有全双工立体声 ADC 和 DAC 以及模拟混合器，可接入 4 个立体声输入和 4 个单声道输入。 混合器的每个输入都具有独立的增益、衰减和静音控制功能。混合器可驱动 1 个单声道输出和 2 个立体声输出，每个输出均具备衰减和静音控制功能。 LM4549B 支持德州仪器的 3D Sound 立体声增强功能，并且具备全面的采样率转换能力。 该器件可以 1Hz 为分辨率在 4kHz - 48kHz 范围内对 ADC 和 DAC 的采样率单独进行编程。 ADC 的采样时序和 DAC 的采样请求时序是完全确定的，这样便于任务调度和应用软件开发。 这些特性和扩展级温度范围使得 LM4549B 同样适用于非 PC 编解码器应用。

LM4549B 可使用扩展 AC 链路配置将多个编解码器连接在一起。在这种配置中，每个编码器都有一个专用的串行数据信号连接至控制器。 LM4549B 系统支持输入帧（编解码器到控制器）上同时传输多达 8 通道的数据流，而输出帧（控制器到编解码器）将 2 条数据流传输至多个编解码器。 LM4549B 还可用于采用德州仪器 LM4550B 的系统中，从而支持输出帧上同时传输多达 6 通道的数据流。

AC '97 架构分离了 PC 音频系统的模拟功能和数字功能，提升了系统设计的灵活性和器件性能。
