AMC3330-Q1

正在供货

产品详情

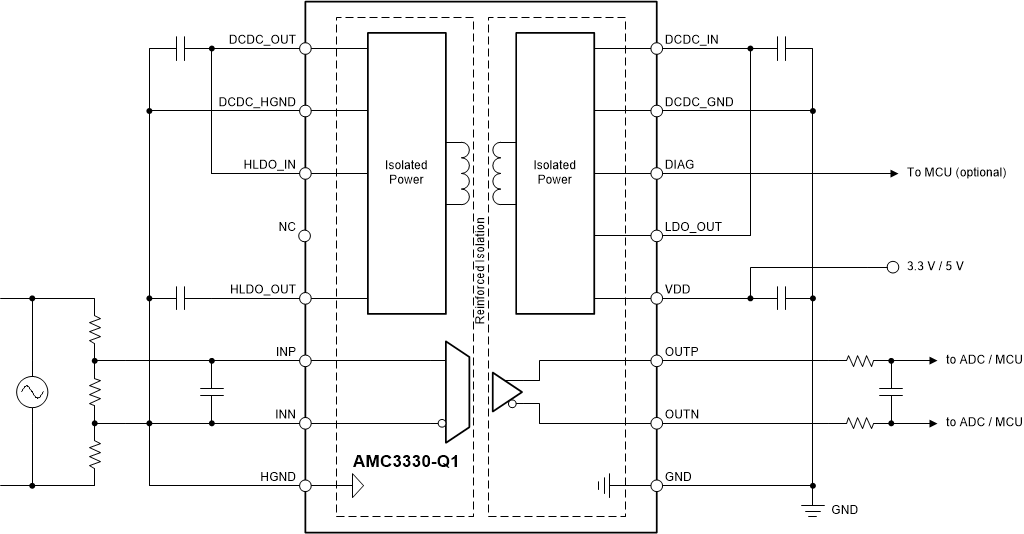

AMC3330-Q1 是一款具有完全集成的隔离式直流/直流转换器的精密隔离式放大器，能实现器件低侧的单电源运行。该增强型电容隔离层通过了 VDE V 0884-11 和 UL1577 标准认证，将以不同共模电压电平运行的系统各部分隔开，并保护低压域免受损坏。

AMC3330-Q1 的输入针对直接连接高阻抗电压信号源（例如电阻分压器网络）的情况进行了优化，以感应高压信号。集成式隔离直流/直流转换器可测量非接地信号，并使该器件成为嘈杂空间受限应用的独特解决方案。

器件性能出色，支持进行精确的电压监控和控制。AMC3330-Q1 的集成直流/直流转换器故障检测和诊断输出引脚可简化系统级设计和诊断。

AMC3330-Q1 的额定工作温度范围为 -40°C 至 +125°C。

符合面向汽车应用的 AEC-Q100 标准：
- 温度等级 1: – 40 ° C 至 125 ° C 、 T_A
3.3V 或 5V 单电源运行，具有集成直流/直流转换器
±1V 输入电压范围，针对具有高输入阻抗的电压测量进行了优化
固定增益：2.0
低直流误差：
- 增益误差：±0.2%（最大值）
- 增益漂移：±45ppm/°C（最大值）
- 失调电压误差：±0.3mV（最大值）
- 温漂±4µV/°C（最大值）
- 非线性度：±0.02%（最大值）
高 CMTI: 85kV/µs（最小值）
系统级诊断功能
安全相关认证：
- 符合 DIN VDE V 0884-11 (VDE V 0884-11) 标准的 6000V_PK 增强型隔离：2017-01
- 符合 UL1577 标准且长达 1 分钟的 4250V<sub>1RMS</sub>2 隔离
符合 CISPR-11 和 CISPR-25 EMI 标准

Device type	Voltage sensing
Peak-to-peak input voltage range (V)	1
Isolation rating	Reinforced
Withstand isolation voltage (VISO) (Vrms)	4250
Working isolation voltage (VIOWM) (Vrms)	1200
Transient isolation voltage (VIOTM) (VPK)	6000
CMTI (min) (kV/µs)	75
Creepage (min) (mm)	8
Clearance (min) (mm)	8
Input offset (±) (max) (V)	0.0002
Input offset drift (±) (typ) (V/°C)	0.000005
Rating	Automotive
Operating temperature range (°C)	-40 to 125

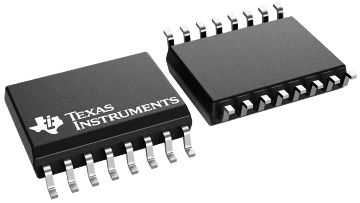

SO-MOD (DWE)

106.09 mm² 10.3 x 10.3
