TLV6703-Q1

正在供货

产品详情

TLV6703-Q1 是一款高电压比较器，工作电压范围为 1.8V 至 18V。TLV6703-Q1 具有一个内部基准电压为 400mV 的高精度比较器和一个额定电压为 18V 的开漏输出，用于实现精确的电压检测。可以使用外部电阻设置监视电压。

当 SENSE 引脚上的电压下降至低于 (V_IT–) 时，OUT 引脚被驱动至低电平，而当电压返回到对应阈值 (V_IT+) 之上时，OUT 引脚变为高电平。TLV6703-Q1 中的比较器具有拒绝短暂干扰的内置迟滞，确保稳定的输出运行，不会引起误触发。

TLV6703-Q1 采用无引线 WSON-6 封装，额定工作结温范围为 –40°C 至 +125°C。

符合汽车应用要求
具有符合 AEC-Q100 标准的下列特性：
- 器件温度等级 1：–40°C 至 125°C 环境工作温度范围
- 器件 HBM ESD 分类等级 H2
- 器件 CDM ESD 分类等级 C6
宽电源电压范围：1.8 V 至 18V
可调节阈值：低至 400mV
高阈值精度：
- 25°C 时最高为 0.5%
- 在工作温度范围内最大值为 1.0%
低静态电流：5.5µA（典型值）
开漏输出
内部迟滞：5.5mV（典型值）
温度范围：–40°C 至 +125°C
封装：无引线 WSON-6

Number of channels	1
Output type	Open-collector, Open-drain
Propagation delay time (µs)	18
Vs (max) (V)	18
Vs (min) (V)	1.8
Vos (offset voltage at 25°C) (max) (mV)	2
Iq per channel (typ) (mA)	0.006
Input bias current (±) (max) (nA)	25
Rail-to-rail	In to V-
Rating	Automotive
Operating temperature range (°C)	-40 to 125
Features	Hysteresis, Internal Reference
VICR (max) (V)	6.5
VICR (min) (V)	0
TI functional safety category	Functional Safety-Capable

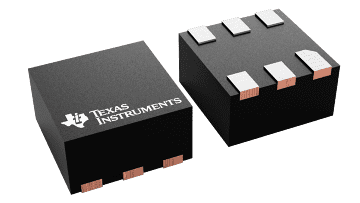

WSON (DSE)

2.25 mm² 1.5 x 1.5
