INA293-Q1

正在供货

符合 AEC-Q100 标准的 -4V 至 110V、1.3MHz 超精密电流检测放大器

立即搜索现货

产品详情|
产品购买|

产品详情

说明
特性
参数
封装 | 引脚 | 尺寸

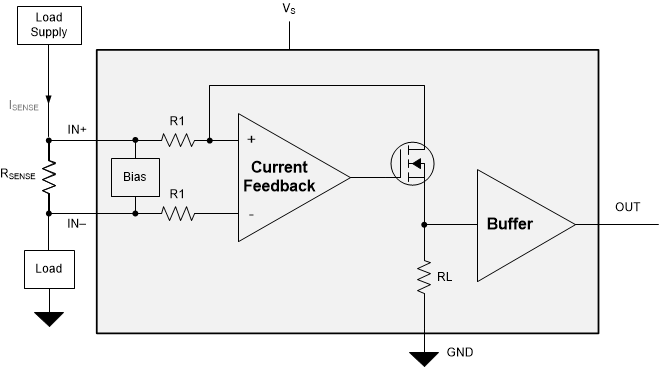

INA293-Q1 是一款超精密电流检测放大器，可在 –4V 至 110V 的宽共模范围内测量分流电阻器上的压降。负共模电压允许器件的工作电压低于接地电压，从而可在半桥应用中精确测量再循环电流。低失调电压、小增益误差和高直流 CMRR 的组合可实现高精度的电流测量。 INA293-Q1 不仅适用于直流电流测量，还适用于高速应用（例如快速过流保护），此类应用具有 1.3MHz 的高带宽和 85dB 交流 CMRR（50kHz 时）。

INA293-Q1 由 2.7V 至 20V 的单电源供电，电源电流为 1.5mA。 INA293-Q1 提供五个增益选项：20V/V、50V/V、100V/V、200V/V 和 500V/V。这些增益选项可以满足宽动态范围电流检测应用。

INA293-Q1 的额定工作温度范围为 -40 °C 至 +125 °C，并且采用节省空间且配备两种引脚型号的 SOT-23 封装。

符合面向汽车应用的 AEC-Q100 标准
- 温度等级 1：-40°C 至 +125°C，T_A
提供功能安全
- 可帮助进行功能安全系统设计的文档
宽共模电压：
- 工作电压：-4 V 至 +110 V
- 可承受电压：-20 V 至 +120 V
出色的共模抑制比 (CMRR)：
- 160dB 直流 CMRR
- 85dB 交流 CMRR（50kHz 时）
精度：
- 增益：
  - 增益误差：±0.15%（最大值）
  - 增益漂移：±10ppm/°C（最大值）
- 失调电压：
  - 失调电压：±15µV（典型值）
  - 温漂：±0.05µV/°C（典型值）
可用增益：
- INA293A1 -Q1、INA293B1 -Q1：20V/V
- INA293A2 -Q1、INA293B2 -Q1：50V/V
- INA293A3 -Q1、INA293B3 -Q1：100V/V
- INA293A4 -Q1、INA293B4 -Q1：200V/V
- INA293A5 -Q1、INA293B5 -Q1：500V/V
高带宽：1.3 MHz
压摆率：2.5 V/µs
静态电流：1.5mA

Product type	Analog output
Common-mode voltage (max) (V)	110
Common-mode voltage (min) (V)	-4
Input offset (±) (max) (µV)	20, 30, 50, 80, 150
Input offset drift (±) (typ) (µV/°C)	0.025
Voltage gain (V/V)	20, 50, 100, 200, 500
CMRR (min) (dB)	140
Bandwidth (kHz)	900, 1000, 1300
Supply voltage (max) (V)	20
Supply voltage (min) (V)	2.7
Iq (max) (mA)	2.25
Number of channels	1
Comparators (#)	0
Gain error (%)	0.15
Gain error drift (±) (max) (ppm/°C)	10
Slew rate (V/µs)	2.5
Features	Low-side Capable, Ultra precise
Rating	Automotive
TI functional safety category	Functional Safety-Capable
Operating temperature range (°C)	-40 to 125

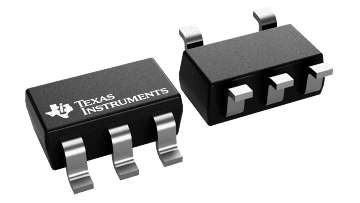

SOT-23 (DBV)

8.12 mm² 2.9 x 2.8
