AMC3311-Q1

正在供货

产品详情

AMC3311-Q1 是一款具有完全集成的隔离式直流/直流转换器的精密隔离式放大器，能实现器件低侧的单电源运行。增强型电容式隔离栅抗磁干扰能力强，并已通过 DIN EN IEC 60747-17 (VDE 0884-17) 和 UL1577 认证，可支持高达 1200V RMS 的工作电压。

该隔离栅可将系统中以不同共模电压电平运行的各器件隔开，防止低压侧出现的电压电平导致电气损坏或可能对操作员造成伤害。

AMC3311-Q1 的输入针对直接连接高阻抗电阻分压器（通常用于检测高电压）进行了优化。集成式隔离直流/直流转换器可测量非接地信号，并使该器件成为嘈杂空间受限应用的独特解决方案。高直流精度和低温漂支持精确的电压监控和控制。

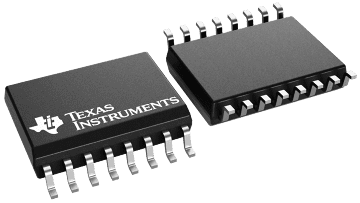

AMC3311-Q1 采用宽体 16 引脚 SOIC 封装，额定温度范围为 –40°C 至 +125°C。

符合面向汽车应用的 AEC-Q100 标准：
- 温度等级 1：–40°C 至 +125°C，T A
具有集成式直流/直流转换器的单电源运行（3.3V 或 5V）
输入电压范围 (2V)，针对高输入阻抗的电压测量进行了优化
固定增益：1.0
低直流误差：
- 失调电压误差：±1mV（最大值）
- 温漂±10µV/°C（最大值）
- 增益误差：±0.2%（最大值）
- 增益漂移：±40ppm/°C（最大值）
- 非线性度：±0.02%（最大值）
高 CMTI：85kV/µs（最小值）
系统级诊断功能
符合 CISPR-11 和 CISPR-25 EMI 标准
安全相关认证：
- 符合 DIN EN IEC 60747-17 (VDE 0884-17) 要求的 6000V PK 增强型隔离
- 符合 UL1577 标准且长达 1 分钟的 4250V RMS 隔离

Device type	Voltage sensing
Peak-to-peak input voltage range (V)	2
Isolation rating	Reinforced
Withstand isolation voltage (VISO) (Vrms)	4250
Working isolation voltage (VIOWM) (Vrms)	1200
Transient isolation voltage (VIOTM) (VPK)	6000
CMTI (min) (kV/µs)	75
Input offset (±) (max) (V)	0.0002
Input offset drift (±) (typ) (V/°C)	0.000005
Rating	Automotive
Operating temperature range (°C)	-40 to 125

SO-MOD (DWE)

106.09 mm² 10.3 x 10.3
