低功耗 TLV904x 系列包括单通道 (TLV9041)、双通道 (TLV9042) 和四通道 (TLV9044) 超低压(1.2V 至 5.5V)运算放大器,具有轨至轨输入和输出摆幅功能。TLV904x 凭借低静态电流(10 µA,典型值)和在低至 1.2V 的电源电压下运行的能力实现功耗节省,因此成为业界为数不多的可支持 1.5V 纽扣电池应用的放大器之一。使用关断模式(TLV9041S、TLV9042S 和 TLV9044S)可以进一步节省功耗:让放大器关闭并进入典型电流消耗小于 150 nA 的待机模式。这些器件为电源和空间受限的应用(例如电池供电的物联网器件、可穿戴电子产品和低电压运行至关重要的个人电子产品)提供了具有成本效益的放大器解决方案。

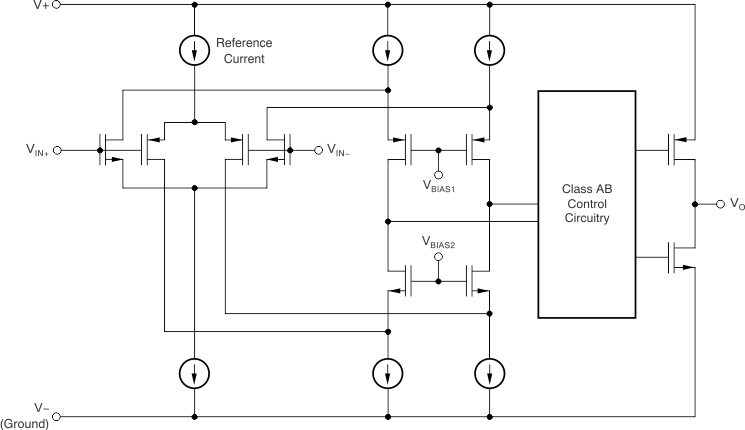

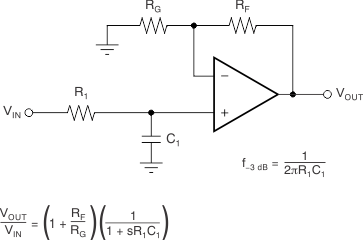

TLV904x 系列的稳健设计有助于简化电路设计。这些运算放大器集成了 RFI 和 EMI 抑制滤波器,具有单位增益稳定性,并且在输入过驱条件下不会出现相位反转。该器件还提供出色的交流性能,增益带宽为 350 kHz,高容性负载驱动为 100 pF,使设计人员能够实现更高的性能和更低的功耗。
针对所有通道型号(单通道、双通道和四通道)提供节省空间的微型封装(如 X2QFN 和 WSON)以及行业标准封装(如 SOIC、VSSOP、TSSOP 和 SOT-23 封装)。
| Number of channels | 2 |
| Total supply voltage (+5 V = 5, ±5 V = 10) (max) (V) | 5.5 |
| Total supply voltage (+5 V = 5, ±5 V = 10) (min) (V) | 1.2 |
| Rail-to-rail | In, Out |
| GBW (typ) (MHz) | 0.35 |
| Slew rate (typ) (V/µs) | 0.2 |
| Vos (offset voltage at 25°C) (max) (mV) | 2.25 |
| Iq per channel (typ) (mA) | 0.01 |
| Vn at 1 kHz (typ) (nV√Hz) | 66 |
| Rating | Catalog |
| Operating temperature range (°C) | -40 to 125 |
| Offset drift (typ) (µV/°C) | 0.8 |
| Features | Cost Optimized, EMI Hardened, Low Power, Shutdown, Small Size |
| Input bias current (max) (pA) | 12 |
| CMRR (typ) (dB) | 89 |
| Iout (typ) (A) | 0.04 |
| Architecture | CMOS |
| Input common mode headroom (to negative supply) (typ) (V) | 0 |
| Input common mode headroom (to positive supply) (typ) (V) | 0 |
| Output swing headroom (to negative supply) (typ) (V) | 0.02 |
| Output swing headroom (to positive supply) (typ) (V) | 0.02 |
| SOIC (D) | 8 | 29.4 mm² 4.9 x 6 |
| SOT-23-THN (DDF) | 8 | 8.12 mm² 2.9 x 2.8 |
| TSSOP (PW) | 8 | 19.2 mm² 3 x 6.4 |
| VSSOP (DGK) | 8 | 14.7 mm² 3 x 4.9 |
| WSON (DSG) | 8 | 4 mm² 2 x 2 |

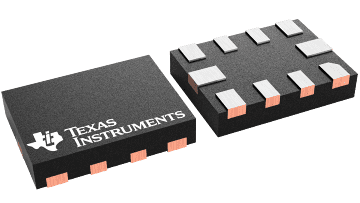

| X2QFN (RUG) | 10 | 3 mm² 1.5 x 2 |
