LMK6C

正在供货

产品详情

德州仪器 (TI) 的体声波 (BAW) 是一种微谐振器技术，能够将高精度 BAW 谐振器直接集成到具有超低抖动时钟电路的封装中。与其他硅基制造工艺一样，BAW 完全由 TI 工厂设计和制造。

LMK6x 器件是一款超低抖动固定频率振荡器，融合了 BAW 作为谐振器源。该器件根据特定运行模式进行出厂编程，包括频率、电压、输出类型和功能引脚。LMK6x 带有高性能分数分频器，能够产生指定范围内的任何频率，提供可满足所有频率需求的单个器件系列。

凭借高性能时钟、机械稳定性、灵活性和小型封装选项，此器件非常适用于电信、数据以及企业网络和工业应用中使用的高速 SERDES 内的参考时钟和核心时钟。

高性能差分和单端输出振荡器、支持以下范围内的任何固定频率：
- LMK6D：1 至 400MHz、LVDS 输出
- LMK6H：1 至 400MHz、HCSL 输出
- LMK6P：1 至 400MHz、LVPECL 输出
- LMK6C：1 至 200MHz、LVCMOS 输出
超低抖动：
- LMK6D/LMK6H/LMK6P：频率为 156.25MHz 时 RMS 抖动典型值为 100fs，最大值为 125fs（12kHz 至 20MHz）
- LMK6C：频率为 100MHz 时 RMS 抖动典型值为 350fs，最大值为 500fs（12kHz 至 20MHz）
- LMK6H：符合 PCIe 第 1 代到第 6 代标准
±25ppm 的总频率稳定性（考虑 10 年老化和所有其他因素）
超小型业界通用 DLE 和 DLF 封装
支持扩展工业温度等级：
- LMK6P/LMK6D/LMK6H：–40°C 至 85°C
- LMK6C：–40°C 至 105°C
集成 LDO，具有强大的抗电源噪声能力：
- 在 500kHz 纹波下具有 -72dBc PSRR
启动时间：< 5ms
标准频率：
- LVCMOS (MHz)：4、8.192、12, 20、24、25、33.333、40、50、60、65.53、74.25、100、125 和 156.25
- 差分 (MHz)：51.84、100、122.88、125、148.5、155.52、156.25、161.1328125、200 和 312.5
器件可支持 1MHz 至 400MHz 之间的任何频率。如有任何频率和样片需求，请与 TI 代表联系

Features	Fixed frequency
Output frequency (MHz)	200
Output type	LVCMOS
Stability (ppm)	+/-25
Supply voltage (V)	1.8, 2.5, 3.3
Jitter (ps)	0.2
Operating temperature range (°C)	-40 to 105
Rating	Catalog

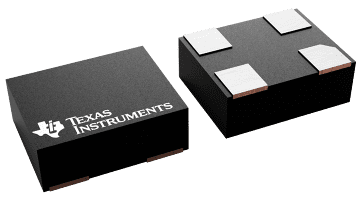

VSON (DLE)	4	8 mm² 3.2 x 2.5

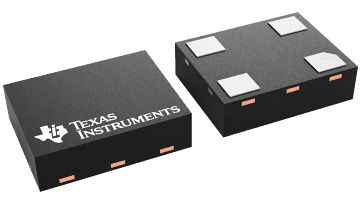

VSON (DLF)	4	5 mm² 2.5 x 2
