您当前的位置: 首页 > 时钟和计时 > 时钟缓冲器 > CDCBT1001
CDCBT1001

CDCBT1001

正在供货

1.2V 至 1.8V 时钟缓冲器和电平转换器

产品详情
  • 说明
  • 特性
  • 参数
  • 封装 | 引脚 | 尺寸

CDCBT1001 是 1.2V 至 1.8V 时钟缓冲器和电平转换器。VDD_IN 引脚电源电压定义了输入 LVCMOS 时钟的电平。VDD_OUT 引脚电源电压定义了输出 LVCMOS 时钟的电平。VDD_IN = 1.2V ± 10%。VDD_OUT = 1.8V ± 10%

24MHz 下的 12kHz 至 5MHz 附加 RMS 抖动小于 0.8ps。

  • 时钟频率范围:DC 到 24 MHz
  • 1.2V 至 1.8V LVCMOS 时钟电平转换:
    • VDD_IN = 1.2V ± 10%
    • VDD_OUT = 1.8V ± 10%
  • 低附加抖动和低相位噪声:
    • 最大 0.8ps 的 12kHz 至 5MHz 附加 RMS 抖动 (fout = 24MHz)
    • 发生 1kHz 偏移时的最大相位噪声为 –120dBc/Hz (fout = 24MHz)
    • 最大相位本底噪声为 –148dBc/Hz(fout = 24MHz,foffset ≥ 1MHz)
  • 在 20% 至 80% 条件下具有 5ns 的上升/下降时间
  • 10ns 传播延迟
  • 低电流消耗
  • 工作温度范围:-40°C 至 85°C
FunctionLevel translator, Single-ended
Output frequency (max) (MHz)24
Number of outputs1
Output supply voltage (V)1.8
Core supply voltage (V)1.2
Features1.2V to 1.8V Clock Buffer and Level Translator
Operating temperature range (°C)-40 to 85
RatingCatalog
Output typeLVCMOS
Input typeLVCMOS

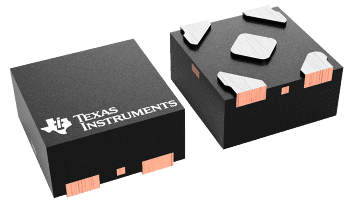

X2SON (DPW)50.64 mm² 0.8 x 0.8
