LMK1D1208I

LMK1D1208I

正在供货

具有 I²C 的 8 通道输出 1.8V、2.5V 和 3.3V LVDS 缓冲器

产品详情
  • 说明
  • 特性
  • 参数
  • 封装 | 引脚 | 尺寸

LMK1D1208I 是一款 I 2C 可编程 LVDS 时钟缓冲器。该器件具有两个输入和八对差分 LVDS 时钟输出(OUT0 到 OUT7),具有超小延迟,可实现时钟分配。输入可以为 LVDS、LVPECL、LVCMOS、HCSL 或 CML。

LMK1D1208I 专为驱动 50Ω 传输线路而设计。在单端模式下驱动输入时,对未使用的负输入引脚施加适当的偏置电压(请参阅)。

I 2C 编程使该器件能够配置为单组缓冲区(两个输入之一分配到八个输出对)或双组缓冲区(每个输入分配到四个输出对)。每个输出都可以配置为具有标准 (350mV) 或增强 (500mV) 摆幅。该器件还通过 I 2C 编程集成了单个输出通道的启用/禁用。LMK1D1208I 具有失效防护输入,可防止在没有输入信号的情况下输出发生振荡并允许在提供 VDD 之前输入信号。

该器件可在 1.8V、2.5V 或 3.3V 电源环境下工作,其特点是温度范围为 –40°C 至 105°C(环境温度)。

  • 具有 2 个输入和 8 个输出的高性能 LVDS 时钟 缓冲器系列
  • 输出频率最高可达 2GHz
  • 电源电压:1.8V/2.5V/3.3V ± 5%
  • 通过 I 2C 编程实现器件可配置性
    • 单独的输入和输出启用/禁用

    • 单独的输出振幅选择(标准或增强)

    • 组输入多路复用器

  • 通过 IDX 引脚实现四个可编程 I 2C 地址
  • 低附加抖动:156.25MHz 下 12kHz 至 20MHz 范围内的 RMS 最大值小于 60fs
    • 超低相位本底噪声:-164dBc/Hz(典型值)

  • 超低传播延迟:< 575ps(最大值)
  • 输出偏斜:20ps(最大值)
  • 通用输入接受 LVDS、LVPECL、LVCMOS、HCSL 和 CML
  • 失效防护输入
  • LVDS 基准电压,V AC_REF,适用于容性耦合输入
  • 工业温度范围:–40°C 至 105°C
  • 可用封装

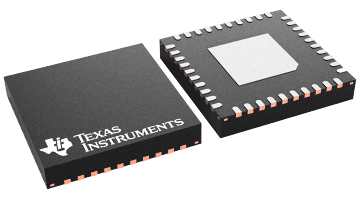

    • 6mm × 6mm 40 引脚 VQFN (RHA)
FunctionClock buffer, Differential
Additive RMS jitter (typ) (fs)50
Output frequency (max) (MHz)2000
Number of outputs8
Output supply voltage (V)1.8, 2.5, 3.3
Core supply voltage (V)1.8, 2.5, 3.3
Output skew (ps)20
Features2
Operating temperature range (°C)-40 to 105
RatingCatalog
Output typeLVDS
Input typeHCSL, LP-HCSL, LVCMOS, LVDS, LVPECL
VQFN (RHA)4036 mm² 6 x 6
