LMK1D1208P

LMK1D1208P

正在供货

带引脚控制的 8 通道输出 1.8V、2.5V 和 3.3V LVDS 缓冲器

产品详情
  • 说明
  • 特性
  • 参数
  • 封装 | 引脚 | 尺寸

LMK1D1208P 时钟缓冲器将两个中的任何一个可选时钟输入(IN0 和 IN1)分配给 8 对差分 LVDS 时钟输出(OUT0 至 OUT7),通过超小延迟实现时钟分配。输入可以为 LVDS、LVPECL、LVCMOS、HCSL 或 CML。

LMK1D1208P 专为驱动 50Ω 传输线路而设计。在单端模式下驱动输入时,对未使用的负输入引脚施加适当的偏置电压(请参阅)。IN_SEL 引脚用于选择要发送到输出的输入。该器件支持失效防护输入功能。该器件还整合了输入迟滞,可防止在没有输入信号的情况下输出随机振荡。

各个 LVDS 差分输出均可通过将对应的 OEx 引脚设置为逻辑高电平“1”来实现。如果此引脚设置为逻辑低电平“0”,输出将被禁用,呈现高阻态,从而降低功耗。

该器件可在 1.8V、2.5V 或 3.3V 电源环境下工作,额定温度范围是 –40°C 至 105°C(环境温度)。

  • 具有 2 路输入和 8 路输出 (2:8) 的高性能 LVDS 时钟缓冲器系列
  • 输出频率最高可达 2GHz
  • 通过硬件引脚实现启用/禁用独立输出
  • 电源电压:1.8V/2.5V/3.3V ± 5%
  • 低附加抖动:156.25MHz 下小于 12kHz 至 20MHz 范围内的 60fs rms 最大值
    • 超低相位本底噪声:-164dBc/Hz(典型值)

  • 超低传播延迟:< 575ps(最大值)

  • 输出偏斜:20ps(最大值)

  • 失效防护输入
  • 通用输入接受 LVDS、LVPECL、LVCMOS、HCSL 和 CML
  • LVDS 基准电压 (V AC_REF) 适用于容性耦合输入
  • 工业温度范围:–40°C 至 105°C
  • 可用封装:

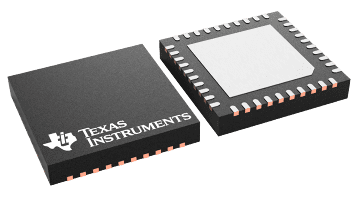

    • 6mm × 6mm 40 引脚 VQFN (RHA)
FunctionClock buffer, Differential
Additive RMS jitter (typ) (fs)50
Output frequency (max) (MHz)2000
Number of outputs8
Output supply voltage (V)1.8, 2.5, 3.3
Core supply voltage (V)1.8, 2.5, 3.3
Output skew (ps)20
Features2
Operating temperature range (°C)-40 to 105
RatingCatalog
Output typeLVDS
Input typeHCSL, LP-HCSL, LVCMOS, LVDS, LVPECL
VQFN (RHA)4036 mm² 6 x 6
