CDCDB400

CDCDB400

正在供货

适用于 PCIe® 第 1 代到第 6 代 4 路输出时钟缓冲器

产品详情
  • 说明
  • 特性
  • 参数
  • 封装 | 引脚 | 尺寸

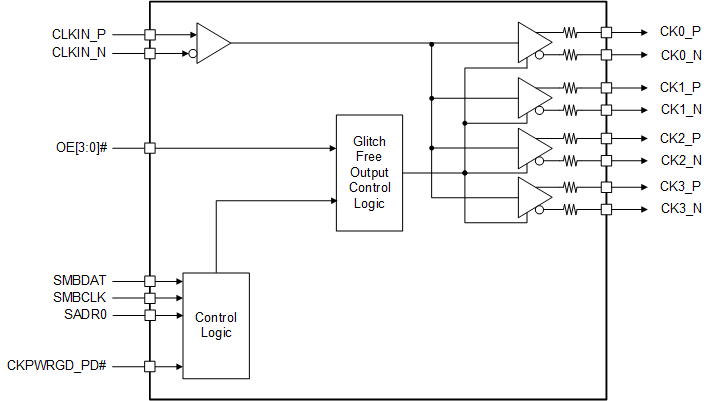

CDCDB400 是一款符合 DB800ZL 标准的 4 输出 LP-HCSL 时钟缓冲器,能够为采用 CC、SRNS 或 SRIS 架构的第 1 代到第 6 代 PCIe、QuickPath Interconnect (QPI)、UPI、SAS 和 SATA 接口分配基准时钟。使用 SMBus 接口和四输出使能引脚,可以单独配置和控制所有四个输出。 CDCDB400 是一款 DB800ZL 衍生缓冲器,符合或超过 DB800ZL 中的系统参数规格。该器件还符合或超过了 DB2000Q 规格中的参数。 CDCDB400 采用 5mm × 5mm 32 引脚 VQFN 封装。

  • 具有可编程集成 85Ω(默认值)或 100Ω 差分输出终端的 4 个 LP-HCSL 输出
  • 4 硬件输出使能端 (OE#) 控制装置
  • 使用第 6 代 PCIE 滤波器之后的附加相位抖动:20fs RMS(最大值)
  • 使用第 5 代 PCIE 滤波器之后的附加相位抖动:25fs RMS(最大值)
  • 使用 DB2000Q 滤波器之后的附加相位抖动:38fs RMS(最大值)
  • 支持公共时钟 (CC) 和单独基准 (IR) 架构
    • 与扩频兼容
  • 输出到输出偏斜:< 50ps
  • 输入到输出延迟:< 3ns
  • 失效防护输入

  • 可编程输出转换率控制

  • 3 个可选 SMBus 地址

  • 3.3V 内核和 IO 电源电压
  • 硬件控制的低功耗模式 (PD#)
  • 电流消耗:46mA(最大值)

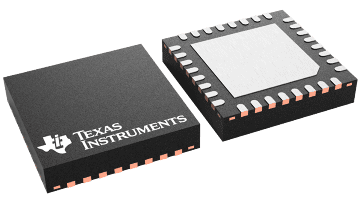

  • 5mm × 5mm 32 引脚 VQFN 封装
FunctionClock buffer, Differential
Additive RMS jitter (typ) (fs)38
Output frequency (max) (MHz)250
Number of outputs4
Output supply voltage (V)3.3
Core supply voltage (V)3.3
Output skew (ps)50
Features1
Operating temperature range (°C)-40 to 105
RatingCatalog
Output typeLP-HCSL
Input typeLP-HCSL
VQFN (RHB)3225 mm² 5 x 5
