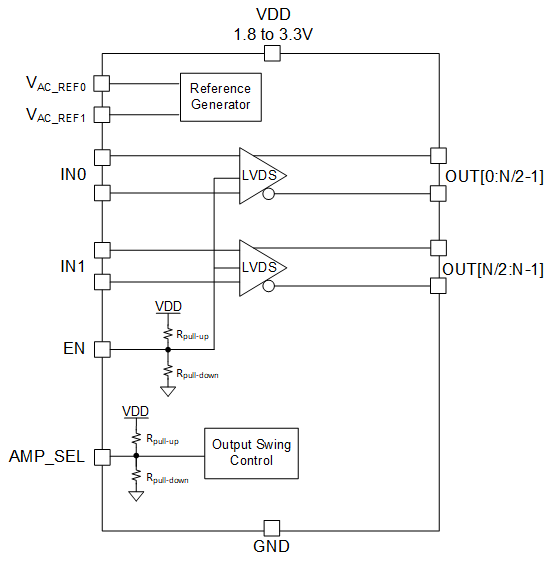

LMK1D210x 时钟缓冲器将两个时钟输入(IN0 和 IN1)分配给 LMK1D2108 中的共 16 对差分 LVDS 时钟输出(OUT0 至 OUT15),以及 LMK1D2106 中的共 12 对时钟输出(OUT0 至 OUT11),通过超小延迟实现时钟分配。每个缓冲器块由一个输入和最多 6 个 (LMK1D2106) 或 8 个 (LMK1D2108) LVDS 输出组成。输入可以为 LVDS、LVPECL、HCSL、CML 或 LVCMOS。
LMK1D210x 专为驱动 50Ω 传输线路而设计。在单端模式下驱动输入时,对未使用的负输入引脚施加适当的偏置电压(请参阅Figure 8-6)。
使用控制引脚 (EN) 可以启用或禁用输出组。如果该引脚保持开路,将启用两个组输出。如果控制引脚切换至逻辑“0”,则两个组输出均被禁用(静态逻辑“0”)。如果控制引脚切换至逻辑“1”,则一个组的输出被禁用,而另一个组的输出被启用。该器件还支持失效防护功能。该器件还整合了输入迟滞,可防止在没有输入信号的情况下输出随机振荡。
该器件可在 1.8V、2.5V 或 3.3V 电源环境下工作,额定温度范围是 –40°C 至 105°C(环境温度)。

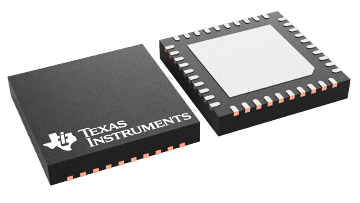

LMK1D2106:6mm × 6mm 40 引脚 VQFN (RHA)
LMK1D2108:7mm × 7mm 48 引脚 VQFN (RGZ)
| Function | Clock buffer, Differential |
| Additive RMS jitter (typ) (fs) | 45 |
| Output frequency (max) (MHz) | 2000 |
| Number of outputs | 12 |
| Output supply voltage (V) | 1.8, 2.5, 3.3 |
| Core supply voltage (V) | 1.8, 2.5, 3.3 |
| Output skew (ps) | 20 |
| Features | Dual 1 |
| Operating temperature range (°C) | -40 to 105 |
| Rating | Catalog |
| Output type | LVDS |
| Input type | HCSL, LP-HCSL, LVCMOS, LVDS, LVPECL |
| VQFN (RHA) | 40 | 36 mm² 6 x 6 |
