LMK1D1204

LMK1D1204

正在供货

4 通道输出 LVDS 1.8V 缓冲器

产品详情
  • 说明
  • 特性
  • 参数
  • 封装 | 引脚 | 尺寸

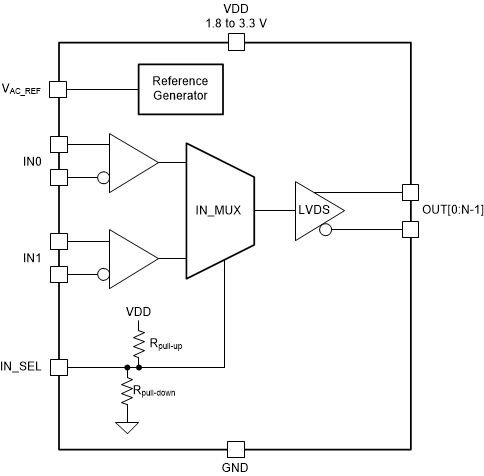

LMK1D120x 时钟缓冲器能够以超低的时钟分配偏斜,将两个可选时钟输入(IN0 和 IN1)之一分配给 4 或 8 对差分 LVDS 时钟输出(OUT0 至 OUT7)。LMK1D12x 系列可接受两个时钟源传入一个输入多路复用器。输入可以为 LVDS、LVPECL、LP-HCSL、HCSL、CML 或 LVCMOS。

LMK1D12x 专为驱动 50Ω 传输线路而设计。在以单端模式驱动输入的情况下,必须将 中所示的适当偏置电压施加到未使用的负输入引脚。

IN_SEL 引脚用于选择要发送到输出的输入。如果该引脚保持开路,该引脚将禁用输出(逻辑低电平)。该器件支持失效防护功能。该器件还整合了输入迟滞,可防止在没有输入信号的情况下输出随机振荡。

该器件可在 1.8V、2.5V 或 3.3V 电源环境下工作,温度范围是 –40°C 至 105°C(环境温度)。下表显示了 LMK1D12x 封装类型:

  • 具有 2 路输入和 4 路输出 (2:4) 或 8 路输出 (2:8) 的高性能 LVDS 时钟缓冲器系列。
  • 输出频率最高可达 2GHz。
  • 电源电压:1.71 V 至 3.465 V
  • 低附加抖动:156.25MHz 下最大抖动小于 60fs RMS(12kHz 至 20MHz)
    • 超低相位本底噪声:-164dBc/Hz(典型值)

  • 超低传播延迟:< 575ps(最大值)

  • 输出偏斜:20ps(最大值)

  • 通用输入接受 LVDS、LVPECL、LVCMOS、LP-HCSL、HCSL 和 CML 输入
  • LVDS 基准电压 (V AC_REF) 适用于容性耦合输入
  • 工业温度范围:–40°C 至 105°C
  • 可用封装:
    • LMK1D1204:3mm × 3mm 16 引脚 VQFN (RGT) 封装

    • LMK1D1208:5mm × 5mm 28 引脚 VQFN (RHD) 封装

FunctionClock buffer, Differential
Additive RMS jitter (typ) (fs)50
Output frequency (max) (MHz)2000
Number of outputs4
Output supply voltage (V)1.8, 2.5, 3.3
Core supply voltage (V)1.8, 2.5, 3.3
Output skew (ps)20
Features2
Operating temperature range (°C)-40 to 105
RatingCatalog
Output typeLVDS
Input typeHCSL, LP-HCSL, LVCMOS, LVDS, LVPECL
VQFN (RGT)169 mm² 3 x 3
