LMK1C1106

LMK1C1106

正在供货

6 通道输出 LVCMOS 1.8V 缓冲器

产品详情
  • 说明
  • 特性
  • 参数
  • 封装 | 引脚 | 尺寸

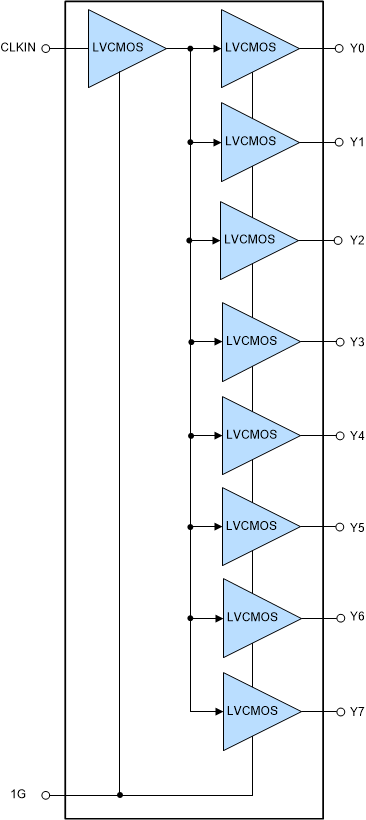

LMK1C110x 是德州仪器 (TI) 的一款模块化、高性能、低偏斜、通用时钟缓冲器系列器件。整个系列采用模块化方法设计。提供五个不同的扇出选项:1:2、1:3、1:4、1:6 和 1:8。

该系列所有器件均互相引脚兼容,并与 CDCLVC110x 系列向后兼容,从而易于处理。

该系列所有器件均具有相同的高性能特性,如低附加抖动、低偏斜和宽工作温度范围。

LMK1C110x 具有同步输出使能控制端 (1G),可在 1G 处于低电平时将输出切换为低电平状态。这些器件具有失效防护输入,可防止在没有输入信号的情况下输出发生振荡并允许在提供 VDD 之前提供输入信号。

LMK1C110x 系列可在 1.8V、2.5V 和 3.3V 电压下工作,额定工作温度范围为 –40°C 至 125°C。

  • 高性能 1:6 和 1:8 LVCMOS 时钟缓冲器
  • 输出偏斜极低,< 55ps
  • 附加抖动极低,标称值 < 25fs
    • VDD = 3.3 V 时,典型值为 12fs
    • VDD = 2.5 V 时,典型值为 15fs
    • VDD = 1.8V 时,典型值为 28fs
  • 传播延迟极低,< 3ns
  • 同步输出使能
  • 电源电压:3.3V、2.5V 或 1.8V
    • 在电源电压范围内输入端耐受 3.3V 电压
    • 失效防护输入
  • 9000V HBM 的工业高 ESD 等级
  • fmax = 250MHz (3.3V) fmax = 200MHz(2.5V 和 1.8V)
  • 工作温度范围:–40°C 至 125°C
  • 采用 14 引脚和 16 引脚 TSSOP 封装
FunctionClock buffer, Level translator, Single-ended
Additive RMS jitter (typ) (fs)19.2
Output frequency (max) (MHz)250
Number of outputs6
Output supply voltage (V)1.8, 2.5, 3.3
Core supply voltage (V)1.8, 2.5, 3.3
Output skew (ps)35
Features1
Operating temperature range (°C)-40 to 125
RatingCatalog
Output typeLVCMOS
Input typeLVCMOS
TSSOP (PW)1432 mm² 5 x 6.4
