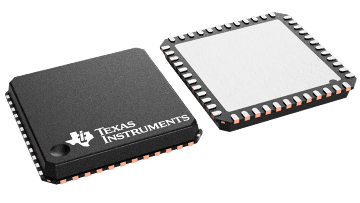

LMX2820 是一款高性能宽带合成器，可生成 45MHz 至 22.6GHz 范围内的任何频率。高性能 PLL 具有-236dBc/Hz 的品质因数和较高的相位检测器频率，可实现极低的带内噪声和集成抖动。高速 N 分频器没有预分频器，从而显著减少了杂散的振幅和数量。还有一个可编程输入乘法器，用于减轻整数边界杂散。

LMX2820 允许用户同步多个器件的输出，还支持在输入和输出之间需要确定性延迟的应用。快速校准算法大大减少了 VCO 校准时间，支持需要快速跳频的系统。LMX2820 可以生成或重复符合 JESD204B 标准的 SYSREF，使其可以作为高速数据转换器的低噪声时钟源使用。该合成器可搭配外部 VCO 使用，此外，还提供直接 PFD 输入引脚，以支持偏移混合，实现低杂散传输。

该器件由单个 3.3V 电源供电，并具有集成的 LDO，无需板载低噪声 LDO。
