LMK05318B

正在供货

产品详情

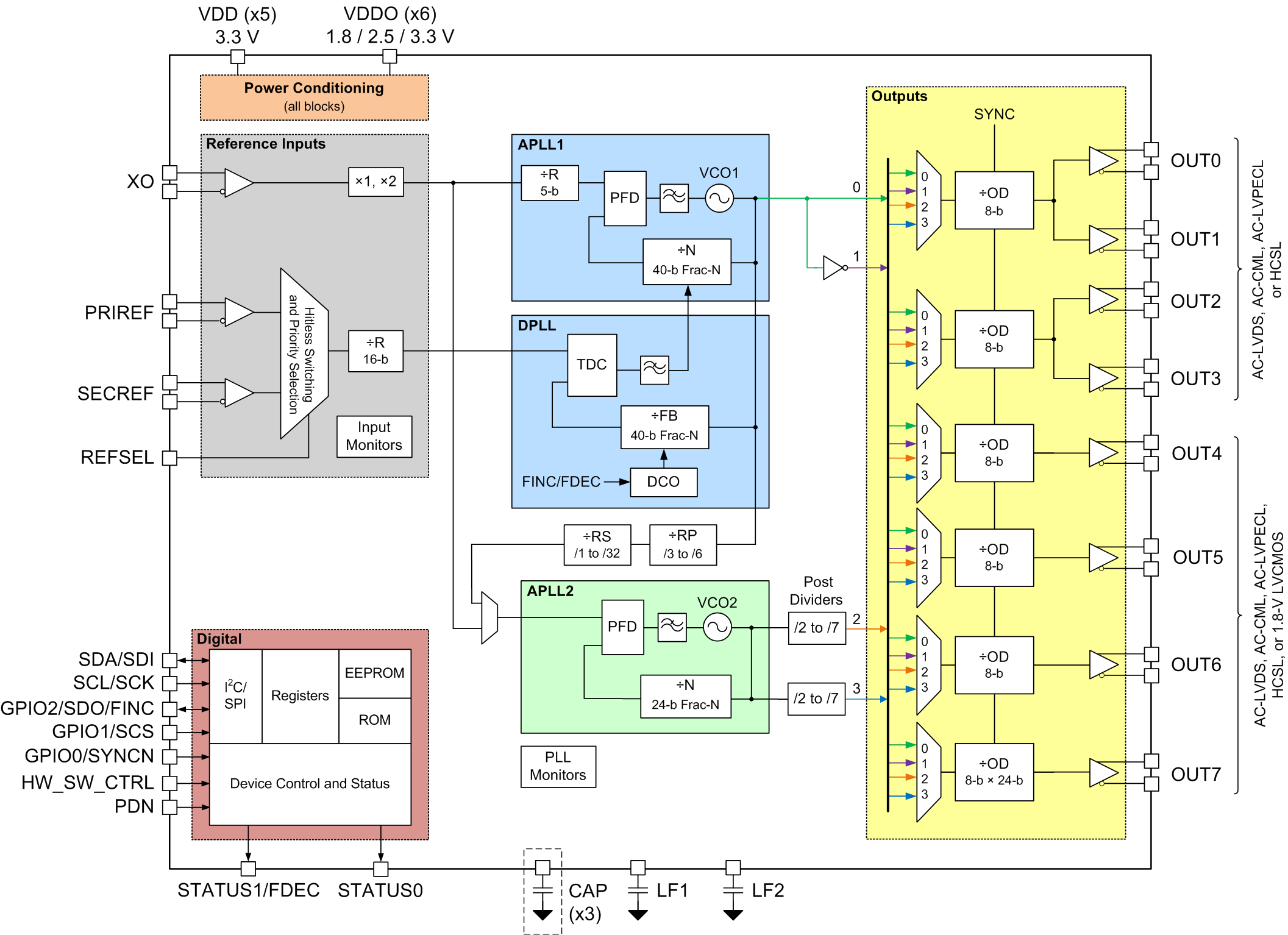

LMK05318B 是一款高性能网络同步器时钟器件，提供抖动消除、时钟生成、先进的时钟监控和卓越的无中断切换性能，可满足通信基础设施和工业应用的严格时序要求。该器件具有超低抖动和高电源噪声抑制 (PSNR) 性能，可降低高速串行链路中的误码率 (BER)。

该器件可使用 TI 专有的体声波 (BAW) VCO 技术生成具有 50fs RMS 抖动的输出时钟，而不受 XO 和基准输入的抖动和频率的影响。

一个数字锁相环 (DPLL)，具有：
- 无中断切换：±50ps 相位瞬态
- 具有快速锁定功能的可编程环路带宽
- 使用低成本 TCXO/OCXO 实现符合标准的同步和保持模式
两个具备业界领先性能的模拟锁相环 (APLL)：
- 312.5MHz 频率下 50fs RMS 抖动 (APLL1)
- 155.52MHz 频率下 125fs RMS 抖动 (APLL2)
两个基准时钟输入
- 基于优先级的输入选择
- 在缺失参考时实现数字保持
具有可编程驱动器的八个时钟输出
- 多达六个不同的输出频率
- AC-LVDS、AC-CML、AC-LVPECL、HCSL 和 1.8V LVCMOS 输出格式
加电后自定义时钟的 EEPROM/ROM
灵活的配置选项
- 输入和输出为 1Hz (1PPS) 至 800MHz
- XO/TCXO/OCXO 输入：10MHz 至 100MHz
- DCO 模式：< 0.001ppb/阶跃，可进行精确的时钟控制（IEEE 1588 PTP 从运行）
- 先进的时钟监控和状态
- I²C 或 SPI 接口
PSNR：–83dBc（3.3V 电源下噪声为 50mVpp）
3.3V 电源，提供 1.8V、2.5V 或 3.3V 输出
工业温度范围：-40 °C 至 +85 °C

Function	Clock network synchronizer
Number of outputs	8
RMS jitter (fs)	50
Output frequency (min) (MHz)	0.000001
Output frequency (max) (MHz)	800
Input type	LVCMOS, LVDS, LVPECL, XTAL
Output type	CML, HCSL, LVCMOS, LVDS, LVPECL
Supply voltage (min) (V)	3.135
Supply voltage (max) (V)	3.465
Features	I2C, Integrated EEPROM, Pin programmable, SPI
Rating	Catalog
Operating temperature range (°C)	-40 to 85
Number of input channels	2

VQFN (RGZ)

49 mm² 7 x 7
