CDCE6214-Q1

正在供货

支持第 1-5 代 PCIe 且具有 2 个输入、4 个输出和内部 EEPROM 的超低功耗时钟发生器

立即搜索现货

产品详情|
产品购买|

产品详情

说明
特性
参数
封装 | 引脚 | 尺寸

CDCE6214-Q1 是一款适合汽车应用的四通道、超低功耗、中级抖动时钟发生器，可生成五个在各种驱动器模式之间可选的独立时钟输出。输入源可以是单端或差分输入时钟源，也可以是晶振。 CDCE6214-Q1 具有一个分数 N PLL，可在任何输入频率下合成不相关的基础频率。 CDCE6214-Q1 可通过 I²C 接口进行配置。无串行接口时，可以在引脚模式下将 GPIO 引脚用于对产品进行独特配置。

符合面向汽车应用的 AEC-Q100 标准
- 温度等级 2：-40°C 至 +105°C
提供功能安全
- 可帮助进行功能安全系统设计的文档
通过 RMS 抖动和杂散（12kHz – 20MHz，F_out > 100MHz）可将高性能、低功耗分数 N PLL 配置如下：
- 整数模式：
  - 差分输出：典型值 350fs，最大值 600fs
  - LVCMOS 输出：典型值 1.05ps，最大值 1.5ps
- 分数模式：
  - 差分输出：典型值 1.7ps，最大值 2.1ps
  - LVCMOS 输出：典型值 2.0ps，最大值 4.0ps
支持有 SSC 的 PCIe Gen1/2/3/4 和无 SSC 的 Gen 1/2/3/4/5
内部 VCO 频率范围为 2.335GHz 至 2.625GHz
典型功耗：4 输出通道为 65mA，单输出通道为 23mA。
通用时钟输入、两个用于提供冗余支持的基准输入
- 差分交流耦合或 LVCMOS：10MHz 至 200MHz
- 晶振：10MHz 至 50MHz
灵活的输出时钟分配
- 4 通道分频器：多达 5 个独特输出频率，范围为 24kHz 至 328.125MHz
- OUT0 – OUT4 引脚具有类似 LVDS、LP-HCSL 或 LVCMOS 输出
- 无毛刺输出分频器切换和输出通道同步
- 通过 GPIO 和寄存器实现独立输出使能端
频率裕量选项
- DCO 模式：频率以 10ppb 或更小的阶跃幅度递增/递减
完全集成的可配置环路带宽：100kHz 至 1.6MHz
单电源或混合电源可进行电平转换：1.8V/2.5V/3.3V
可配置 GPIO 和灵活配置选项
- 兼容 I²C 的接口：频率高达 400kHz
- 具有两个页面和外部选择引脚的集成 EEPROM。可现场编程。
支持 100Ω 系统
电磁辐射低
小尺寸：24 引脚 VQFN (4mm × 4mm)

Function	Clock generator
Number of outputs	4
Output frequency (max) (MHz)	328.125
Core supply voltage (V)	1.8, 2.5, 3.3
Output supply voltage (V)	1.8, 2.5, 3.3
Input type	Differential, LVCMOS, XTAL
Output type	HCSL, LVCMOS, LVDS
Operating temperature range (°C)	-40 to 105
TI functional safety category	Functional Safety-Capable
Features	Integrated EEPROM, Pin programmable, Serial interface
Rating	Automotive

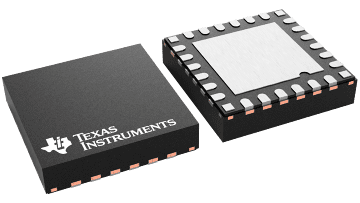

VQFN (RGE)

16 mm² 4 x 4
