您当前的位置: 首页 > 时钟和计时 > 时钟缓冲器 > CDCDB2000
CDCDB2000

CDCDB2000

正在供货

符合 DB2000QL 标准、适用于第 1 代到第 5 代 PCIe® 的 20 路输出时钟缓冲器

产品详情
  • 说明
  • 特性
  • 参数
  • 封装 | 引脚 | 尺寸

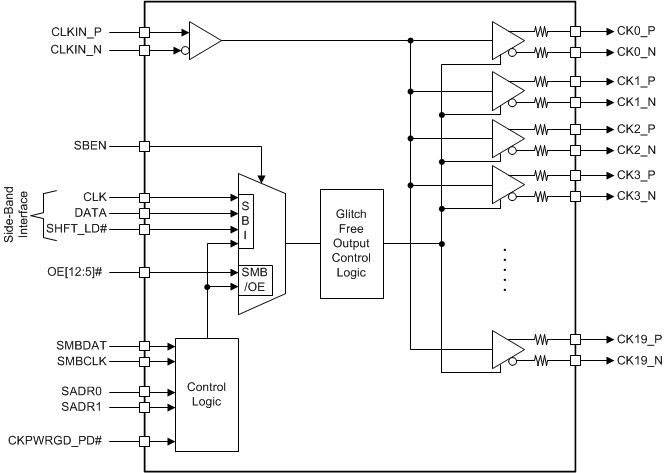

CDCDB2000 是一款符合 DB2000QL 标准的 20 输出 LP-HCSL 时钟缓冲器,能够为 PCIe 第 1 代到第 5 代、QuickPath Interconnect (QPI)、UPI、SAS 和 SATA 接口分配参考时钟。使用 SMBus、SBI 和 8 输出使能引脚,可以单独配置和控制所有 20 个输出。CDCDB2000 是一个 DB2000QL 衍生缓冲器,达到或超过 DB2000QL 规格中的系统参数。CDCDB2000 采用具有 80 个引线的 6mm × 6mm TLGA/GQFN 封装。

  • 具有集成 85Ω 输出终端的 20 LP-HCSL 输出
  • 8 硬件输出使能端 (OE#) 控制装置
  • 使用 DB2000QL 滤波器之后的附加相位抖动:
    < 0.08ps rms
  • 支持 PCIe 第 4 代和第 5 代常见时钟 (CC) 频率和单独基准 (IR) 架构
    • 与扩频兼容
  • 周期到周期抖动:< 50ps
  • 输出到输出偏斜:< 50ps
  • 输入到输出延迟:< 3ns
  • 3.3V 内核和 IO 电源电压
  • 硬件控制的低功耗模式 (PD#)
  • 用于在 PD# 模式下进行输出控制的边带接口 (SBI)
  • 9 个可选 SMBus 地址
  • 功耗:< 600mW

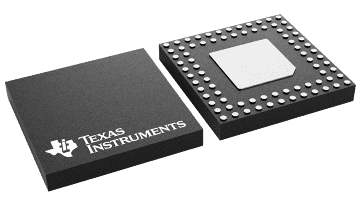

  • 6mm × 6mm,80 引脚 TLGA/GQFN 封装
FunctionClock buffer, Differential
Additive RMS jitter (typ) (fs)80
Output frequency (max) (MHz)250
Number of outputs20
Output supply voltage (V)3.3
Core supply voltage (V)3.3
Output skew (ps)50
Features1
Operating temperature range (°C)-40 to 85
RatingCatalog
Output typeLP-HCSL
Input typeLP-HCSL
TLGA (NPP)8036 mm² 6 x 6
