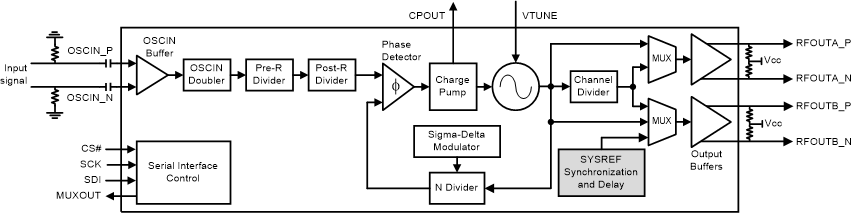

LMX2694-EP 器件是一款集成电压控制振荡器 (VCO) 和稳压器的高性能宽带锁相环 (PLL)，在无倍频器的情况，可输出 39.3MHz 至 15.1GHz 范围内的任意频率，从而无需使用 ½ 谐波滤波器。此器件上的 VCO 涵盖了整个倍频区间，因而频率覆盖度可完全低至 39.3MHz。该高性能 PLL 具有 -236dBc/Hz 的品质因数和高相位检测器频率，可实现非常低的带内噪声和集成抖动。
LMX2694-EP 允许设计人员同步多个器件实例的输出。这意味着我们可从任意应用情形下的器件中获得确定性相位，包括采用分数引擎或启用输出分频器的情形。该器件还让设计人员可以生成或重复 SYSREF（符合 JESD204B 标准），以便将该器件用作高速数据转换器的低噪声时钟源。
| Integrated VCO | Yes |
| Output frequency (min) (MHz) | 39.3 |
| Output frequency (max) (MHz) | 15100 |
| Normalized PLL phase noise (dBc/Hz) | -236 |
| Current consumption (mA) | 360 |
| Features | Enhanced Product, Integrated VCO, JESD204B SYSREF, Multi-device sync, Phase adjustment, Programmable output power, Wideband |
| 1/f noise (10-kHz offset at 1-GHz carrier) (dBc/Hz) | -129 |
| Rating | HiRel Enhanced Product |
| Operating temperature range (°C) | -55 to 125 |
| Lock time (µs) (typ) | Loop BW dependent |

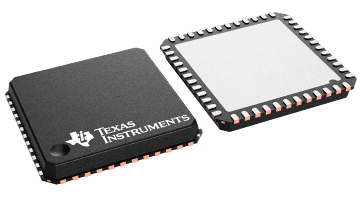

| VQFNP (RTC) | 48 | 49 mm² 7 x 7 |
