LMK00334-Q1

正在供货

汽车类 4 路输出 PCIe® 第 1 代/第 2 代/第 3 代/第 4 代/第 5 代时钟缓冲器和电平转换器

立即搜索现货

产品详情|
产品购买|

产品详情

说明
特性
参数
封装 | 引脚 | 尺寸

LMK00334 -Q1 器件是一款 4 路输出 HCSL 扇出缓冲器，旨在用于高频、低抖动时钟、数据分配和电平转换。它能够为 ADC、DAC、多千兆以太网、XAUI、光纤通道、SATA/SAS、SONET/SDH、CPRI 和高频背板分配参考时钟。

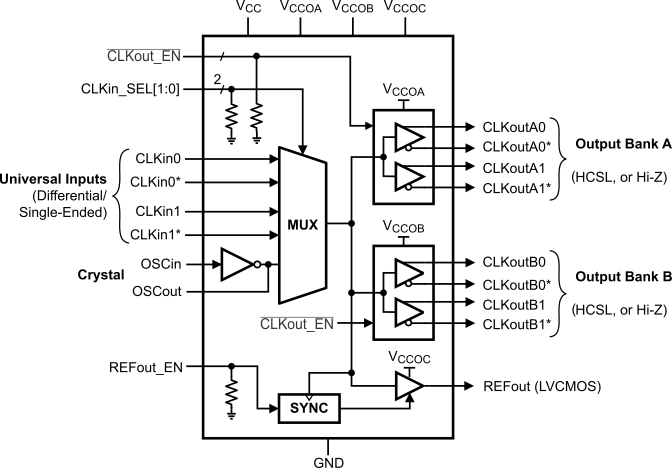

可从两个通用输入或一个晶振输入中选择输入时钟。所选择的输入时钟被分配到由两个 HCSL 输出和一个 LVCMOS 输出组成的两个组。LVCMOS 输出具有同步使能输入，在使能或禁用后可实现无短脉冲运行。LMK00334 -Q1 由一个 3.3V 内核电源和三个独立的 3.3V 或 2.5V 输出电源供电运行。

LMK00334 -Q1 具有高性能、多用途和高功效特性，因此堪称替代固定输出缓冲器器件的理想选择，同时还能增加系统中的时序余裕。

符合面向汽车应用的 AEC-Q100 标准：
- 器件温度等级 2：-40°C 至 105°C 环境运行温度范围
- 器件 HBM ESD 分类等级 2
- 器件 CDM ESD 分类等级 C5
- 器件 MM ESD 分类等级 M2
3:1 输入多路复用器
- 两个通用输入运行频率高达 400MHz，且接受 LVPECL、LVDS、CML、SSTL、HSTL、HCSL 或单端时钟
- 单个晶体输入可接受 10MHz 至 40MHz 的晶体或单端时钟
分为两组，每组具有两路差分输出
- HCSL 或 Hi-Z（可选）
- 100MHz 时 PCIe 第 3 代/第 4 代的附加 RMS 相位抖动：
  - 30fs RMS（典型值）
高 PSRR：156.25MHz 时为 -72 dBc
通过同步使能输入提供 LVCMOS 输出
由引脚控制的配置
V_CC 内核电源：3.3V ± 5%
三个独立的 V_CCO 输出电源：3.3V、2.5V ± 5%
工业温度范围：-40°C 至 +105°C
32 引脚 WQFN (5 mm × 5 mm)

Function	Differential, Fanout, Level translator
Additive RMS jitter (typ) (fs)	30
Output frequency (max) (MHz)	400
Number of outputs	4
Output supply voltage (V)	2.5, 3.3
Core supply voltage (V)	3.3
Output skew (ps)	50
Features	PCIe Gen 5 Compliant
Operating temperature range (°C)	-40 to 105
Rating	Automotive
Output type	HCSL, LVCMOS
Input type	CML, HCSL, HSTL, LVCMOS, LVDS, LVPECL, SSTL, XTAL

WQFN (RTV)

25 mm² 5 x 5
