CDCS504-Q1

正在供货

产品详情

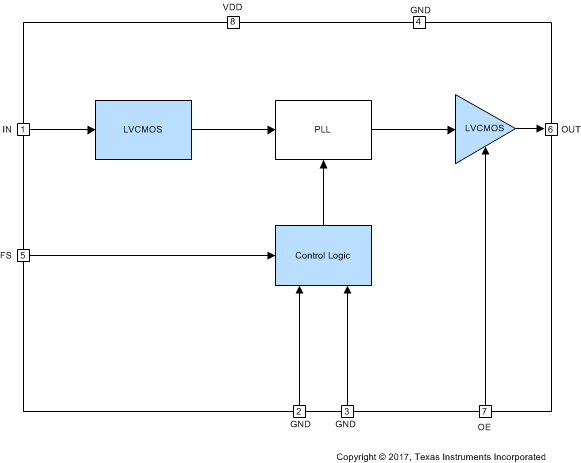

CDCS504-Q1 器件是一款带有可选频率倍乘的 LVCMOS 输入时钟缓冲器。

CDCS504-Q1 具有输出使能引脚。

此器件在输入上接受一个 3.3V LVCMOS 信号。

这个输入信号由一个锁相环路 (PLL) 处理，此环路的输出频率或者与输入频率相等或者被乘以因子 4。

这样一来，该器件可生成介于 2MHz 和 108MHz 之间的输出频率。

独立的控制引脚可用于启用或者禁用输出。CDCS504-Q1 器件在 3.3V 环境下工作。

其特征在于运行温度范围介于 -40°C 至 105°C 之间，并采用 8 引脚 TSSOP 封装。

符合汽车应用标准
具有下列结果的 AEC-Q100 测试指南：
- 器件温度 2 级：–40°C 至 105°C 的环境运行温度范围
- 器件人体放电模式 (HBM) 静电放电 (ESD) 分类等级 H2
- 器件组件充电模式 (CDM) ESD 分类等级 C3B
属于易用型时钟发生器器件系列的一部分
具有可选输出频率的时钟乘法器
可使用一个外部控制引脚来选择 x1 或者 x4 的频率倍乘
通过控制引脚进行输出禁用
单一 3.3V 器件电源
宽温度范围：-40°C 至 105°C
节省空间的 8 引脚薄型小外形尺寸 (TSSOP) 封装
使用 CDCS504-Q1 并借助 WEBENCH^® 电源设计器创建定制设计方案

Function	Clock buffer
Number of outputs	1
Output frequency (max) (MHz)	108
Core supply voltage (V)	3.3
Output supply voltage (V)	3.3
Input type	LVCMOS
Output type	LVCMOS
Operating temperature range (°C)	-40 to 105
Features	3.3-V VCC/VDD, Pin programmable
Rating	Automotive

TSSOP (PW)

19.2 mm² 3 x 6.4
