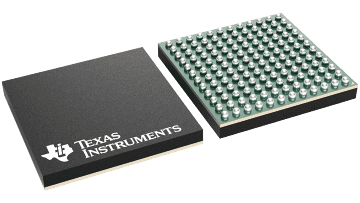

LMK04616

正在供货

产品详情

LMK0461x 器件系列具有业界性能最高且功耗最低的抖动清除器，支持 JESD204B 接口。可以配置 16 个时钟输出以驱动 8 个 JESD204B 转换器或其他逻辑器件（使用器件和 SYSREF 时钟）。可以配置第 17 个输出，以提供来自 PLL2 的信号或来自外部 VCXO 的副本。

完全集成的 PLL1 和 PLL2 环路滤波器、大量的集成 LDO、数字和模拟延迟、提供 3.3V、2.5V 和 1.8V 输出的灵活性以及同时生成多个 SYSREF 域的灵活性等特性使得该器件易于使用。

可以为传统计时系统配置 17 个输出中的每一个，不限于 JESD204B 应用。

双环路 PLL 架构
超低噪声（10kHz 至 20MHz）：
- 1966.08MHz 频率下 48fs RMS 抖动
- 983.04MHz 频率下 50fs RMS 抖动
- 122.88MHz 频率下 61fs RMS 抖动
122.88MHz 时具有 –165dBc/Hz 本底噪声
JESD204B 支持
- 一次性、脉冲和连续 SYSREF
16 个差动输出时钟（处于 8 个频率组中）
- 介于 700mVpp 和 1600mVpp 之间的可编程输出摆幅
- 每个输出对可配置为 SYSREF 时钟输出
- 16 位通道分频器
- 最小 SYSREF 频率为 25kHz
- 最大输出频率为 2GHz
- 精密数字延迟，动态可调
  - 数字延迟 (DDLY) ½ × 时钟分配路径频率（最大 2GHz）
- 60ps 步长模拟延迟
- 50% 占空比输出分配，1 至 65535
  （偶数和奇数）
4 个基准输入
- 输入丢失时采用保持模式
- 自动和手动切换模式
- 信号损失 (LOS) 检测
在 16 个有源输出下的典型功耗为 1.05W
通常由 1.8V（输出、输入）和 3.3V 电源（数字、PLL1、PLL2_OSC、PLL2 内核）供电
完全集成的可编程环路滤波器
PLL2
- PLL2 相位检测器频率高达 250MHz
- OSCin 倍频器
- 集成式低噪声 VCO
内部功率调节：优于 –80dBc PSRR（在 VDDO 上）（对于 122.88MHz 差动输出）
3 线制或 4 线制 SPI 接口（4 线制为默认设置）
–40ºC 至 +85ºC 工业环境温度
支持 105ºC PCB 温度（在散热焊盘上测量）
LMK04616：10mm × 10mm NFBGA-144 封装，间距为 0.8mm

Function	Dual-loop PLL
Number of outputs	16
RMS jitter (fs)	65
Output frequency (min) (MHz)	0.03
Output frequency (max) (MHz)	2000
Input type	LVCMOS, LVDS, LVPECL
Output type	LVDS, LVPECL
Supply voltage (min) (V)	1.7
Supply voltage (max) (V)	3.465
Features	JESD204B
Rating	Catalog
Operating temperature range (°C)	-40 to 85
Number of input channels	4

NFBGA (ZCR)

144

100 mm² 10 x 10
