CDCLVP111-SP

CDCLVP111-SP

正在供货

具有可选输入时钟驱动器的 1:10 高速时钟缓冲器

产品详情
  • 说明
  • 特性
  • 参数
  • 封装 | 引脚 | 尺寸

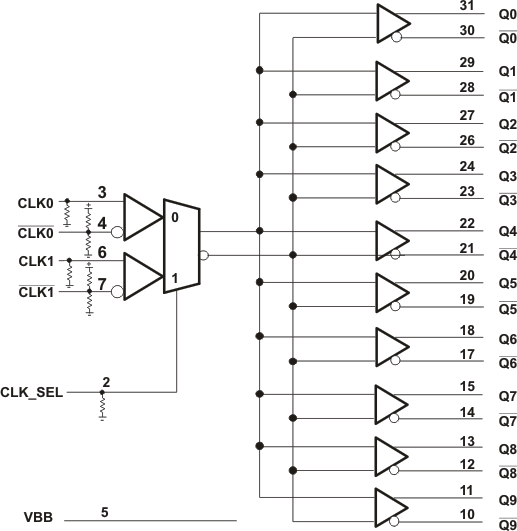

CDCLVP111-SP 时钟驱动器能够以最低时钟分配偏移将 LVPECL 输入的一对差分时钟(CLK0 和 CLK1)分配至十对差分 LVPECL 时钟(Q0 和 Q9)输出。CDCLVP111-SP 可接受两个时钟源传入一个输入多路复用器。CDCLVP111-SP 专为驱动 50Ω 传输线路而设计。当一个输出引脚不被使用时,建议将其保持在开状态以减少功耗。如果只使用差分对中的输出引脚中的一个,那么其它输出引脚必须被同样地端接至 50Ω。

如果要求单端输入运行,VBB基准电压输出被使用。在这种情况下,VBB引脚应该被连接至CLK0并由一个 10nF 电容器旁通至接地 (GND)。

如需实现高速性能,强烈建议采用差分模式。

CDCLVP111-SP 的额定工作温度范围为 -55°C 至 125°C。

  • 将一个差分时钟输入对 LVPECL 分配至 10 个差分 LVPECL
  • 与低压发射器耦合逻辑 (LVECL) 和 LVPECL 完全兼容
  • 支持 2.375V 至 3.8V 的宽电源电压范围
  • 通过 CLK_SEL 可选择时钟输入
  • 低输出偏移(典型值为 15ps),适用于时钟分配 应用
    • 额外抖动少于 1ps
    • 传播延迟少于 355ps
    • 开输入缺省状态
    • 兼容低压差分信令 (LVDS)、电流模式逻辑 (CML) 和短截线串联端接逻辑 (SSTL) 输入
  • 针对单端计时的 VBB 基准电压输出
  • 频率范围为直流至 3.5GHz
  • 支持国防、航天和医疗 应用
    • 受控基线
    • 同一组装和测试场所
    • 同一制造场所
    • 支持军用温度范围(-55°C 至 125°C) (1)
    • 延长的产品生命周期
    • 延长产品的变更通知周期
    • 产品可追溯性

(1)提供定制温度范围。

FunctionDifferential
Additive RMS jitter (typ) (fs)40
Output frequency (max) (MHz)3500
Number of outputs10
Output supply voltage (V)3.3
Core supply voltage (V)3.3
Output skew (ps)50
Features1
Operating temperature range (°C)-55 to 125
RatingSpace
Output typeLVPECL
Input typeCML, LVDS, LVPECL, SSTL

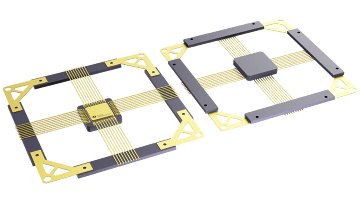

CFP (HFG)3682.410084 mm² 9.078 x 9.078
