LMX2571

正在供货

产品详情

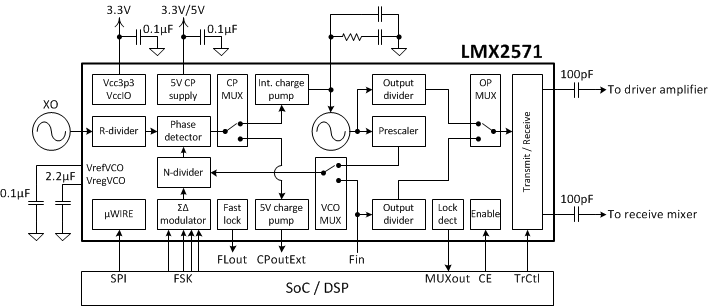

LMX2571 是一款低功耗、高性能、宽带 PLLatinum 射频 (RF) 合成器，该合成器集成了 Δ-Σ 分数 N PLL、多核压控振荡器 (VCO)、可编程输出分压器以及两个输出缓冲器。 VCO 内核的工作频率高达 5.376GHz，持续输出频率范围为 10MHz 至 1344MHz。

该合成器还可搭配外部 VCO 使用。在此配置下，需使用专用的 5V 电荷泵和输出分压器。

该合成器还包含一个独特的可编程乘法器，有助于去除毛刺，即使毛刺落在整数边界，系统也仍能够使用任一通道。

其输出具有 SPDT 开关，可用作 FDD 无线电应用中的发送/接收开关。并且可同时导通两个开关，以便同时提供双输出。

LMX2571 通过编程或相应引脚来支持直接数字 FSK 调制。该器件支持离散电平 FSK、脉冲成形 FSK 以及模拟 FM 调制。

该器件采用了一项全新的 FastLock 技术，即使在外部 VCO 与窄带回路滤波器搭配使用时，用户也能够在不到 1.5ms 的时间内从一个频率切换至另一频率。

输出频率范围：10MHz 至 1344MHz
低相位噪声和毛刺
- 12.5kHz 偏移 @ 480MHz 时为 –123dBc/Hz
- 1MHz 偏移 @ 480MHz 时为 –145dBc/Hz
- 标准化锁相环 (PLL) 噪底为 –231dBc/Hz
- 杂散优于 –75dBc/Hz
新型 FastLock 技术，缩短了锁定时间
新型整数边界毛刺去除技术
集成 5V 电荷泵和输出驱动器，用于外部压控振荡器 (VCO) 操作
2、4 和 8 电平或者任意电平数直接数字移频键控 (FSK) 调制
一个 TX/RX 输出或两个扇出输出
晶振、XO 或差分参考时钟输入
低电流消耗
- 39mA 典型合成器模式（内部 VCO）
- 9mA 典型 PLL 模式（外部 VCO）
24 位分数 N Δ-Σ 调制器

All trademarks are the property of their respective owners.

Integrated VCO	Yes
Output frequency (min) (MHz)	10
Output frequency (max) (MHz)	1344
Normalized PLL phase noise (dBc/Hz)	-231
Current consumption (mA)	39
Features	FSK modulation, Integer-boundary spurs (IBS) removal, Integrated VCO, Wideband
1/f noise (10-kHz offset at 1-GHz carrier) (dBc/Hz)	-124
Rating	Catalog
Operating temperature range (°C)	-40 to 85
Lock time (µs) (typ)	0.00014

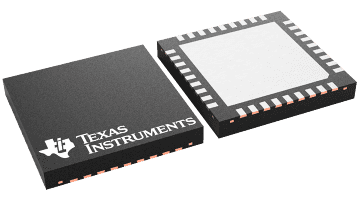

WQFN (NJK)

36 mm² 6 x 6
