CDCL1810A

正在供货

产品详情

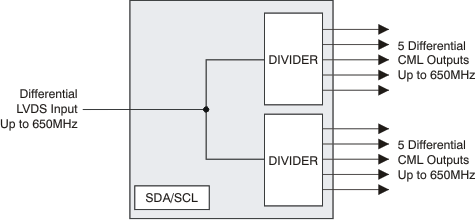

CDCL1810A 是一款高性能时钟分配器。可编程分频器（P0 和 P1）为输出输入频率比的设置提供了较高的灵活性：F_OUT = F_IN/P，其中 P（P0 或 P1）= 1、2、4、5、8、10、16、20、32、40、80。

CDCL1810A 支持 1 个差分 LVDS 时钟输入以及总共 10 个差分 CML 输出。 CML 输出为交流耦合时，可兼容 LVDS 接收器。

在认真遵守输入电压摆幅和共模电压限制的情况下，CDCL1810A 可支持中概述的单端时钟输入。

所有器件设置均可通过两线制串口 SDA/SCL 进行编程。该串口只能承受 1.8V 电压。

此器件在 1.8V 电源供电环境下运行，额定工作温度范围为 –40°C 至 +85°C。 CDCL1810A 采用 48 引脚 QFN (RGZ) 封装。

针对高速串行解串器 (SERDES) 的时钟分配
针对 1G/10G 以太网、1X/2X/4X/10X 光纤通道、PCI Express、串行 ATA、同步光纤网 (SONET)、通用公共无线接口 (CPRI) 和开放式基站架构联盟 (OBSAI) 等的 SERDES 基准时钟分配
多达 1 到 10 的时钟缓冲和扇出

All trademarks are the property of their respective owners. All trademarks are the property of their respective owners.

Function	Clock buffer, Clock divider
Additive RMS jitter (typ) (fs)	40
Output frequency (max) (MHz)	650
Number of outputs	10
Output supply voltage (V)	1.8
Core supply voltage (V)	1.8
Output skew (ps)	64
Features	I2C interface
Operating temperature range (°C)	-40 to 85
Rating	Catalog
Output type	CML
Input type	LVDS

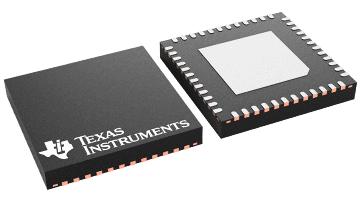

VQFN (RGZ)

49 mm² 7 x 7
