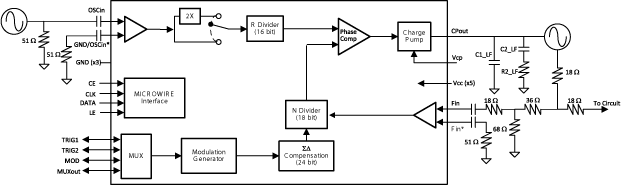

LMX2492/92-Q1 是一款具有斜坡和超宽带信号源发生功能的 14GHz 宽频带三角积分分数 N 分频 PLL。 它由一个相位频率检测器、可编程电荷泵以及用于外部 VCO 的高频输入组成。 LMX2492/92-Q1 支持宽范围且灵活的斜升功能类 (class of ramping capabilities)，其中包括 FSK，PSK 和高达 8 个段的可配置分段线性 FM 调制系统配置。 它还支持精细的 PLL 分辨率以及相位检测器速率高达 200MHz 的快速斜坡。 LMX2492/92-Q1 的任何一个寄存器均可被回读。 LMX2492/92-Q1 可由单个 3.3V 电源供电运行。 而且，对于电压高达 5.25V 的电荷泵的支持能够免除对于外部放大器的需要，从而获得一个具有更佳相位噪声性能的更简单解决方案。
All trademarks are the property of their respective owners.
| Integrated VCO | No |
| Output frequency (min) (MHz) | 500 |
| Output frequency (max) (MHz) | 14000 |
| Normalized PLL phase noise (dBc/Hz) | -227 |
| Current consumption (mA) | 60 |
| Features | Flexible ramp generation, Wideband |
| 1/f noise (10-kHz offset at 1-GHz carrier) (dBc/Hz) | -120 |
| Rating | Automotive |
| Operating temperature range (°C) | -40 to 125 |
| Lock time (µs) (typ) | Loop BW dependent |

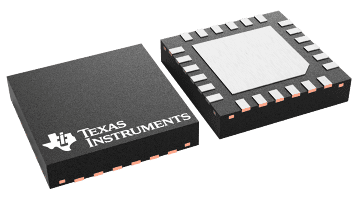

| WQFN (RTW) | 24 | 16 mm² 4 x 4 |
