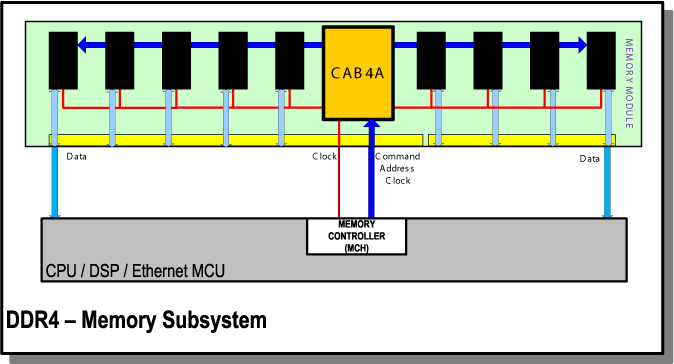

CAB4 是一款 32 位 1:2 命令/地址/控制缓冲器和 1:4 差分时钟缓冲器，它被设计用于以 1.2V VDD 模式在 DDR4 带寄存器的 DIMM 上的运行。

所有输入是使用外部或内部电压基准的伪差分输入。 所有输出是满摆幅 CMOS 驱动器，此驱动器针对驱动 DDR4 RDIMM，LRDIMM 和 3D 堆叠 DIMM 应用中的 15Ω 至 50Ω 有效端接迹线而进行了优化。 时钟输出、命令/地址输出、控制输出、数据缓冲控制输出可成组启用，并且可采用单独的驱动强度，以补偿不同的 DIMM 网状拓扑结构。 DDR4 寄存器以不同的时钟频率运行（CK_t 和 CK_c）。 输入在 CK_t 变为高电平和 CK_c 变为低电平交叉点时被记录。 如果输入信号 DSC[n:0]_n 中的一个被驱动为低电平，输入信号可被重新驱动至输出，或者它可在满足特定输入条件时被用来访问器件内部控制寄存器。

此器件的特点是可在 -40°C 至 95°C 的温度范围内运行。
