LMK00105

正在供货

具有通用输入和 5 路输出的超低抖动 LVCMOS 扇出缓冲器/电平转换器

立即搜索现货

产品详情|
产品购买|

产品详情

说明
特性
参数
封装 | 引脚 | 尺寸

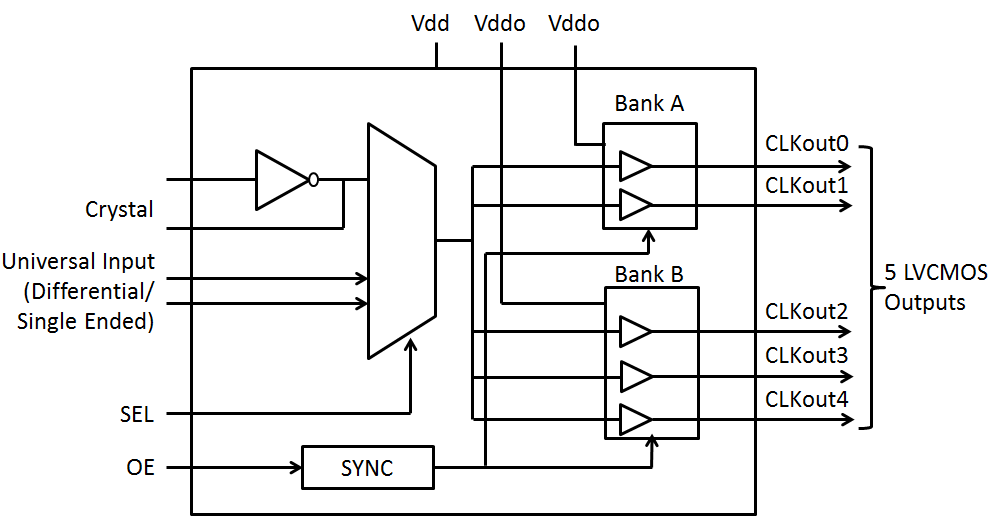

LMK00105 是一款高性能、低噪声 LVCMOS 扇出缓冲器，可通过差分、单端或晶振输入实现五路超低抖动时钟。 LMK00105 支持同步输出使能功能，可确保无毛刺脉冲运行。这款缓冲器具有超低偏斜、低抖动和高电源抑制比 (PSRR) 等诸多优势，因此非常适合各类网络互连、电信、服务器和存储局域网络互连、RRU LO 基准分布、医疗和测试设备应用。

内核电压可设置为 2.5V 或 3.3V，而输出电压可设置为 1.5V、1.8V、2.5V 或 3.3V。通过引脚编程功能可轻松配置 LMK00105。

5 个低电压互补金属氧化物半导体 (LVCMOS) 输出，频率范围为直流至 200MHz
通用输入
- 低电压正射极耦合逻辑 (LVPECL)
- 低压差分信令 (LVDS)
- 主机时钟信号电平 (HCSL)
- 短截线串联端接逻辑 (SSTL)
- LVCMOS 和低电压晶体管-晶体管逻辑电路 (LVTTL)
晶体振荡器接口
- 晶振输入频率：10 至 40MHz
输出偏斜：6ps
附加相位抖动
- 156.25MHz（12kHz 至 20MHz）时为 30fs
低传播延迟
由 3.3V 或 2.5V 内核电源电压供电运行
可调输出电源
- 每组均可选择 1.5V、1.8V、2.5V 和 3.3V
24 引脚超薄型四方扁平无引线 (WQFN) 封装封装 (4.0mm × 4.0mm ×
0.8mm)

应用

针对射频拉远单元 (RRU) 应用的 LO 基准分布
同步光网络 (SONET)，以太网，光纤信道线路接口卡
光传输网络
千兆无源光网络 (GPON) 光线路终端 (OLT) / 光网络单元 (ONU)
服务器和存储局域网络互连
医疗成像
便携式测试和测量
高端 A/V

All trademarks are the property of their respective owners.

Function	Level translator, Single-ended
Additive RMS jitter (typ) (fs)	30
Output frequency (max) (MHz)	200
Number of outputs	5
Output supply voltage (V)	1.5, 1.8, 2.5, 3.3
Core supply voltage (V)	2.5, 3.3
Output skew (ps)	25
Features	Pin control
Operating temperature range (°C)	-40 to 85
Rating	Catalog
Output type	LVCMOS
Input type	LVCMOS

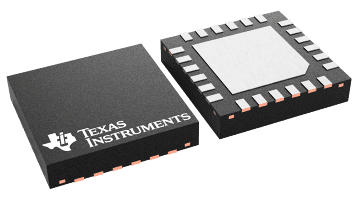

WQFN (RTW)

16 mm² 4 x 4
