LMK00306

正在供货

具有 6 个可配置输出的 3.1GHz 差动时钟缓冲器/电平转换器

立即搜索现货

产品详情|
产品购买|

产品详情

说明
特性
参数
封装 | 引脚 | 尺寸

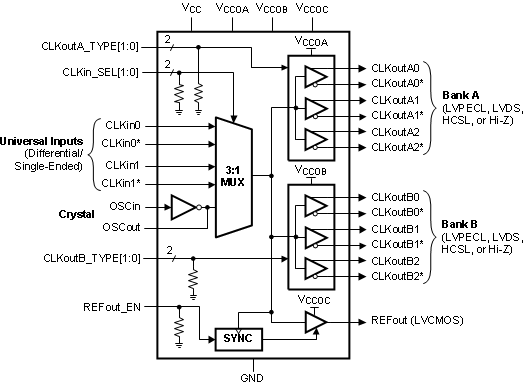

LMK00306 是一款 3GHz、6 路输出差动扇出缓冲器，用于高频、低抖动时钟/数据分配和电平转换。可从两个通用输入或一个晶振输入中选择输入时钟。所选择的的输入时钟被分配到两组输出，每组输出包含 3 个差分输出和 1 个 LVCMOS 输出。两个差分输出组可被独立配置为 LVPECL，LVDS 或 HCSL 驱动器，或者被禁用。LVCMOS 输出具有用于在启用或禁用时实现无短脉冲运行的同步使能输入。LMK00306 由一个 3.3V 内核电源和 3 个独立的 3.3V/2.5V 输出电源供电运行。

LMK00306 具有高性能、多用途和电源效率特性，这使得它成为替代固定输出缓冲器器件的理想选择，同时还能增加系统中的时序余裕。

3：1 输入多路复用器
- 两个通用输入运行频率高达 3.1GHz，并且接受低电压正射极耦合逻辑 (LVPECL)，低压差分信令 (LVDS)，电流模式逻辑 (CML)，短截线串联端接逻辑 (SSTL), 高速收发器逻辑 (HSTL)，主机时钟信号电平 (HCSL) 或单端时钟
- 一个晶振输入可接受 10 至 40MHz 的晶振或单端使能时钟
两组差分输出，每组 3 个
- LVPECL，LVDS，HCSL 或高阻抗 (Hi-Z)（每个组可选）

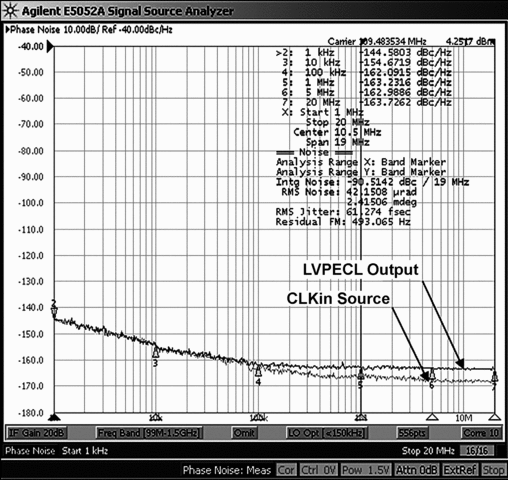

- LMK03806 时钟源为 156.25MHz 时，LVPECL 附加抖动：
  - 20fs RMS（10kHz 至 1MHz）
  - 51fs RMS（12kHz 至 20MHz）
高电源抑制比 (PSRR)：156.25MHz 时为 -65/-76dBc (LVPECL/LVDS)
具有同步使能驶入的 LVCMOS 输出
由引脚控制的配置
V_CC内核电源：3.3V ± 5%
3 个独立的 V_CCO输出电源：3.3V/2.5V ± 5%
工业温度范围：-40°C 至 +85°C

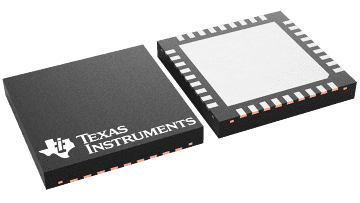

36 接线超薄型四方扁平无引线 (WQFN) 封装 (6mm x 6mm)

应用

针对模数转换器 (ADC)，数模转换器 (DAC)，多千兆以太网，XAUI，光纤通道，SATA/SAS，SONET/SDH，通用公共无线接口 (CPRI)，高频背板的时钟分配和电平转换
交换机、路由器、线路接口卡、定时卡
服务器，计算，PCI Express (PCIe 3.0)
射频拉远单元和基站单元

All trademarks are the property of their respective owners. All trademarks are the property of their respective owners.

Function	Fanout, Level translator
Additive RMS jitter (typ) (fs)	51
Output frequency (max) (MHz)	3100
Number of outputs	7
Output supply voltage (V)	2.5, 3.3
Core supply voltage (V)	3.3
Output skew (ps)	50
Features	Pin programmable
Operating temperature range (°C)	-40 to 85
Rating	Catalog
Output type	HCSL, LVCMOS, LVDS, LVPECL
Input type	CML, HCSL, HSTL, LVCMOS, LVDS, LVPECL, LVTTL, SSTL, XTAL

WQFN (NJK)

36 mm² 6 x 6
