TLV900x-Q1 系列包括单通道 (TLV9001-Q1)、双通道 (TLV9002-Q1) 和四通道 (TLV9004-Q1) 低压（1.8V 至 5.5V）运算放大器，具有轨至轨输入和输出摆幅功能。这些运算放大器为空间受限、需要低压运行和高容性负载驱动的汽车应用（例如信息娱乐系统和照明）提供了一种具有成本效益的解决方案。TLV900x-Q1 系列的容性负载驱动器具有 500pF 的电容，并且电阻式开环输出阻抗使其能够在更高的容性负载下更轻松地实现稳定。这些运算放大器专为低工作电压（1.8V 至 5.5V）而设计，性能规格类似于 TLV600x-Q1 器件。
TLV900x-Q1 系列稳健的设计可简化电路设计。这些运算放大器具有单位增益稳定性，集成了 RFI 和 EMI 抑制滤波器，并且在过驱情况下不会出现相位反转。
| Number of channels | 4 |
| Total supply voltage (+5 V = 5, ±5 V = 10) (max) (V) | 5.5 |
| Total supply voltage (+5 V = 5, ±5 V = 10) (min) (V) | 1.8 |
| Rail-to-rail | In, Out |
| GBW (typ) (MHz) | 1 |
| Slew rate (typ) (V/µs) | 2 |
| Vos (offset voltage at 25°C) (max) (mV) | 1.6 |
| Iq per channel (typ) (mA) | 0.06 |
| Vn at 1 kHz (typ) (nV√Hz) | 30 |
| Rating | Automotive |
| Operating temperature range (°C) | -40 to 125 |
| TI functional safety category | Functional Safety-Capable |
| Offset drift (typ) (µV/°C) | 0.6 |
| Features | Cost Optimized, EMI Hardened, Small Size |
| CMRR (typ) (dB) | 77 |
| Iout (typ) (A) | 0.04 |
| Architecture | CMOS |
| Input common mode headroom (to negative supply) (typ) (V) | -0.1 |
| Input common mode headroom (to positive supply) (typ) (V) | 0.1 |
| Output swing headroom (to negative supply) (typ) (V) | 0.01 |
| Output swing headroom (to positive supply) (typ) (V) | -0.01 |

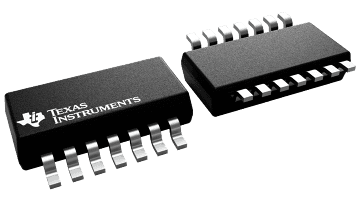

| SOIC (D) | 14 | 51.9 mm² 8.65 x 6 |
| SOT-23-THN (DYY) | 14 | 13.692 mm² 4.2 x 3.26 |
| TSSOP (PW) | 14 | 32 mm² 5 x 6.4 |
