CDCVF25081

CDCVF25081

正在供货

1:8 3.3V 锁相环路时钟驱动器

产品详情
  • 说明
  • 特性
  • 参数
  • 封装 | 引脚 | 尺寸

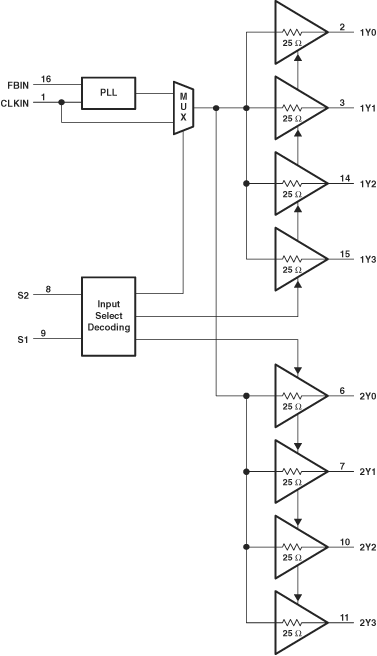

CDCVF25081 是一款高性能、低偏差、低抖动锁相环时钟驱动器。它使用 PLL 根据输入时钟信号对输出时钟的频率和相位进行精准校准。输出分为 2 组,共 8 个缓冲 CLKIN 输出。当不存在 CLKIN 信号时,器件会自动将输出置于低电平状态(关断模式)。

S1 和 S2 引脚允许选择 PLL 或旁路 PLL 输出。保持开路时,输出将禁用为逻辑低电平状态。

该器件支持失效防护功能。该器件还整合了输入迟滞,可防止在没有输入信号的情况下输出随机振荡。

该器件可在 3.3V 电源环境下工作,额定温度范围是 –40°C 至 85°C(环境温度)。

  • 基于锁相环的零延迟缓冲器
    • 1 个时钟输入,2 组 4 个输出
    • 无需外部 RC 网络
  • 电源电压:3V 至 3.6V
  • 工作频率:8 MHz 至 200 MHz
  • 低附加抖动(逐周期):在 66MHz 至 200MHz 频率下为 ±100ps
  • 支持断电模式
    • 电流消耗:< 20µA

      断电模式

  • 25Ω 片上串联阻尼电阻器
  • 工业温度范围:–40°C 至 85°C
  • 与扩频时钟兼容 (SSC)
  • 封装采用
    • 9.9mm × 3.91mm 16 引脚 SOIC (D)
    • 5.0mm × 4.4mm 16 引脚 TSSOP (PW)
FunctionZero-delay
Additive RMS jitter (typ) (fs)100
Output frequency (max) (MHz)200
Number of outputs8
Output supply voltage (V)3.3
Core supply voltage (V)3.3
Output skew (ps)150
FeaturesSpread spectrum clocking (SSC)
Operating temperature range (°C)-40 to 85
RatingCatalog
Output typeLVTTL
Input typeLVTTL
SOIC (D)1659.4 mm² 9.9 x 6
TSSOP (PW)1632 mm² 5 x 6.4
