ADC34RF55

正在供货

产品详情

ADC34RF55 是一款单核 14 位、3GSPS 四通道模数转换器 (ADC)，支持输入频率高达 3GHz 的射频采样。该设计更大限度地提高了信噪比 (SNR) 并提供 -156dBFS/Hz 的噪声频谱密度。使用额外的内部 ADC 以及片上信号平均，噪声密度提高到 -158dBFS/Hz。

每个 ADC 通道都可以使用支持相位同调的 48 位 NCO 连接到双频带数字下变频器 (DDC)。使用 GPIO 引脚进行 NCO 频率控制，可以在不到 1µs 的时间内实现跳频。

此类器件支持具有子类 1 确定性延时的 JESD204B 串行数据接口，使用高达 13Gbps 的数据速率。每个 ADC 通道只有 2 条串行器/解串器通道。因此，在旁路模式下，支持的最大输出数据速率为 1.5GSPS。在片上使用更快的 ADC 采样率时，需要抽取。

高能效 ADC 架构的功耗为 1.2W/通道，并以较低的采样率提供功率调节。

14 位四通道 3GSPS ADC
最大输出速率：1.5GSPS
噪声频谱密度：
- 未求平均值时为 -156dBFS/Hz
- 取 2 次平均值时为 -158dBFS/Hz
单核（非交错）ADC 架构
孔径抖动：50fs
低近端残留相位噪声：
- 10kHz 偏移时为 -127dBc/Hz
频谱性能（f IN = 0.9GHz，–4dBFS）：
- 2x 内部平均
- SNR：62.3dBFS
- SFDR HD2,3：63dBc
- SFDR 最严重毛刺：85dBFS
频谱性能（f IN = 1.8GHz，-4dBFS）：
- 2x 内部平均
- SNR：63dBFS
- SFDR HD2,3：68dBc
- SFDR 最严重毛刺：86dBFS
满量程输入：1.1、1.35Vpp（2/3.5dBm）
误码率 (CER)：10 -15
全功率输入带宽 (-3dB)：2.75 GHz
JESD204B 串行数据接口
- 最大通道速率：13 Gbps
- 支持子类 1 确定性延时
数字下变频器
- 每个 ADC 通道最多两个 DDC
- 复杂输出：4x 至 128x 抽取
- 48 位 NCO 相位同调跳频
- 快速跳频：< 1µs
功耗：1.2W/通道
电源：1.8 V/1.2 V

Sample rate (max) (Msps)	3000
Resolution (Bits)	14
Number of input channels	4
Interface type	JESD204B
Analog input BW (MHz)	2700
Features	High Dynamic Range, High Performance, Ultra High Speed
Rating	Catalog
Peak-to-peak input voltage range (V)	1.1
Power consumption (typ) (mW)	4900
SNR (dB)	63.8
ENOB (bit)	10
SFDR (dB)	78
Operating temperature range (°C)	-40 to 85
Input buffer	No

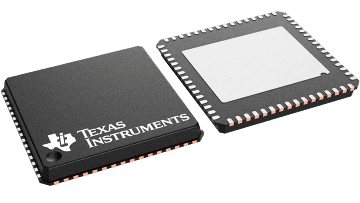

VQFNP (RTD)

81 mm² 9 x 9
